Tìm hiểu về tiêu chuẩn khí sạch ISO Class 1 và ứng dụng thực tế
Trong sản xuất hiện đại, chỉ một hạt bụi siêu nhỏ cũng có thể ảnh hưởng đến chất lượng linh kiện, vaccine,… Tiêu chuẩn khí sạch ISO Class 1 là cấp độ cao nhất, đảm bảo môi trường phòng sạch đạt độ tinh khiết gần như tuyệt đối. Hãy cùng tìm hiểu chi tiết về tiêu chuẩn này thông qua bài viết dưới đây.
Khám phá chi tiết cấp độ tiêu chuẩn khí sạch ISO Class 1
Khí sạch ISO Class 1 hiện là tiêu chuẩn cực kì khắt khe, bảo đảm môi trường hoàn hảo cho việc chế tạo chất bán dẫn và các thiết bị điện tử công nghệ cao.
Tiêu chuẩn khí sạch ISO Class 1 là gì?
Khí sạch theo tiêu chuẩn ISO Class 1 là loại khí được kiểm soát nghiêm ngặt về mật độ hạt bụi, áp suất, độ ẩm và nhiệt độ theo tiêu chuẩn quốc tế ISO 14644-1.
Đây là cấp độ sạch cao thứ hai trong thang đo từ ISO 0 đến ISO 6. Nếu như không khí bên ngoài chúng ta hít thở hàng ngày chứa hàng triệu hạt bụi, thì trong ISO Class 1, sự hiện diện của vật chất gần như bằng không. Xem thêm: Tiêu chuẩn ISO cho khí sạch.
Mức giới hạn kiểm soát hạt bụi theo tiêu chuẩn khí sạch ISO Class 1
Điểm khác biệt lớn nhất của ISO Class 1 nằm ở thông số hạt bụi:
- Mật độ cực thấp: Chỉ cho phép tối đa 10 hạt bụi trên mỗi mét khối (m3) không khí đối với các hạt có kích thước từ 0.1 micron trở lên.
- Kích thước siêu hiển vi: Để dễ hình dung, một sợi tóc người có đường kính khoảng 75 micron. Tiêu chuẩn này kiểm soát các hạt nhỏ hơn sợi tóc tới 750 lần.

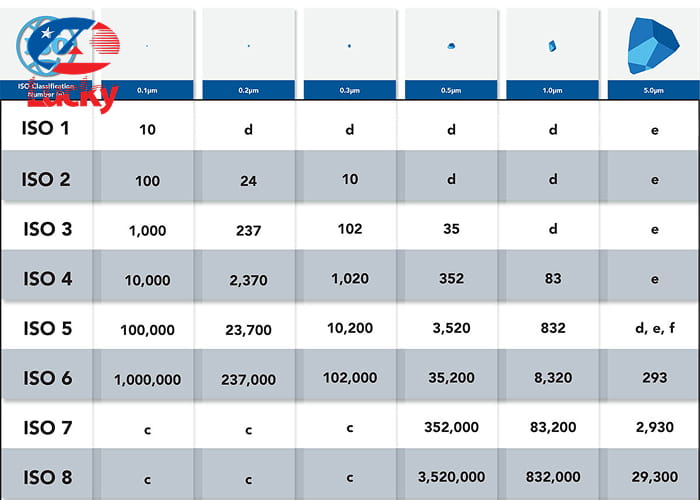

Bảng giới hạn số lượng hạt tối đa (hạt/m3) theo tiêu chuẩn khí sạch ISO Class 1
Để đánh giá chính xác độ tinh khiết, ISO 14644-1 đã đưa ra các con số cụ thể cho từng kích thước hạt bụi như sau:
| Lớp ISO | ≥ 0,1 µm | ≥ 0,2 µm | ≥ 0,3 µm | ≥ 0,5 µm | ≥ 1,0 µm | ≥ 5,0 µm |
| ISO 1 | 10 | 2 | — | — | — | — |
Tại mức ISO 1, các hạt có kích thước từ 0,5 µm trở lên thậm chí không được phép xuất hiện hoặc không đáng kể để thống kê, đảm bảo một môi trường tinh khiết.
Các yêu cầu kỹ thuật khắt khe trong tiêu chuẩn khí sạch ISO class 1
Muốn đạt được mức giới hạn chỉ 10 hạt/m3 không khí, ISO Class 1 đặt ra những yêu cầu cực kỳ nghiêm ngặt về kiểm soát và vận hành môi trường không khí:
- Tốc độ thay đổi không khí: Không khí phải được thay mới liên tục với tần suất rất cao, thường từ 500 – 750 lần mỗi giờ. Điều này giúp loại bỏ nhanh chóng mọi hạt bụi phát sinh, duy trì nồng độ hạt luôn ở mức gần như bằng không.
- Kiểm soát áp suất và độ ẩm: Tiêu chuẩn yêu cầu duy trì áp suất dương ổn định để ngăn không khí ô nhiễm xâm nhập từ bên ngoài. Đồng thời, độ ẩm cũng phải được kiểm soát chặt chẽ nhằm hạn chế hiện tượng tĩnh điện – yếu tố có thể làm gia tăng khả năng bám dính của bụi siêu mịn.
Vai trò của khí nén đạt chuẩn ISO Class 1 trong các ứng dụng đặc thù

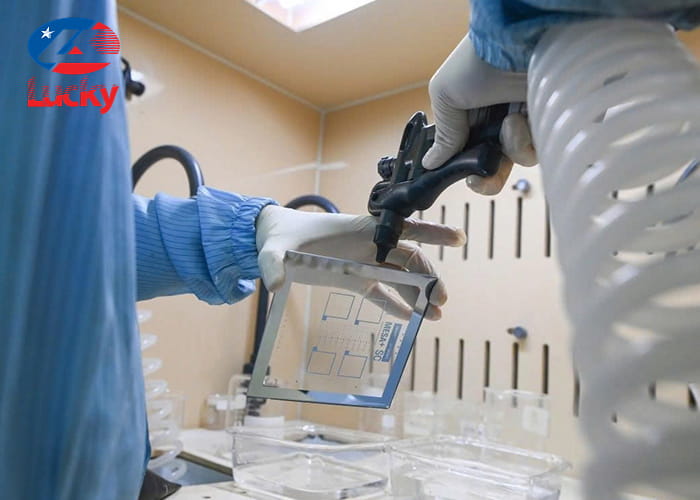

Khí nén đạt tiêu chuẩn khí sạch ISO Class 1 trực tiếp tham gia vào các công đoạn quan trọng, ảnh hưởng đến độ chính xác, chất lượng sản phẩm và tỷ lệ thành phẩm trong những ngành công nghệ cao.

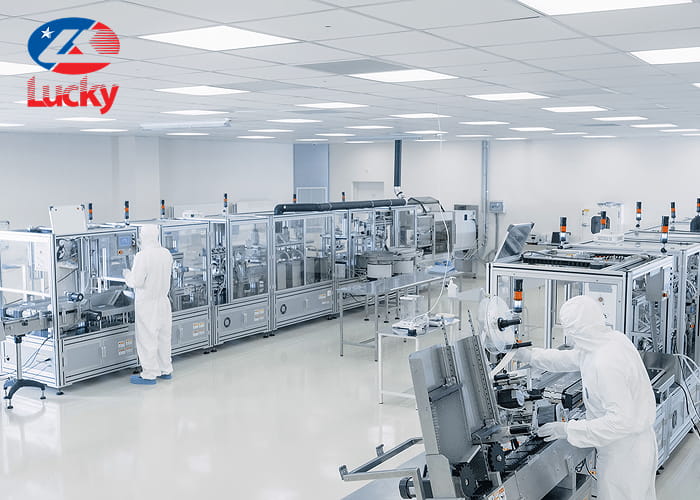

- Sản xuất bán dẫn, chip 2nm: Khí nén sử dụng để thổi sạch bụi siêu hiển vi trước khi khắc mạch và tạo áp suất đệm khí để vận chuyển linh kiện qua cánh tay robot, tránh trầy xước bề mặt do tiếp xúc vật lý.
- Công nghệ Nano, vật liệu mới: Ngăn chặn tạp chất ngoại lai xâm nhập cấu trúc phân tử (Graphene, vật liệu siêu dẫn) và đóng vai trò là khí tải vận chuyển hạt nano mà không làm biến đổi đặc tính lý hóa.

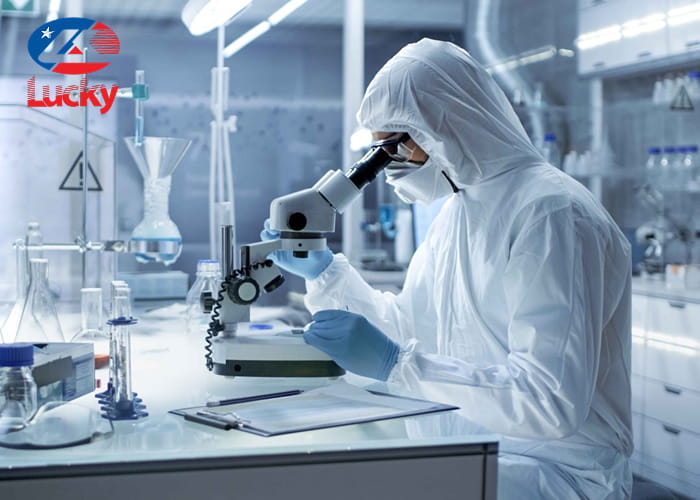

- Sinh học, dược phẩm cao cấp: Sử dụng để thổi khô ống nghiệm, đóng gói vaccine và thuốc tiêm. Khí sạch giúp loại bỏ hoàn toàn vi khuẩn, đồng thời cung cấp môi trường tinh khiết cho các phản ứng nuôi cấy tế bào đặc biệt.
- Quang học, lưu trữ dữ liệu: Làm sạch bề mặt thấu kính, gương laser để ngăn tán xạ ánh sáng. Trong sản xuất ổ cứng, khí sạch giúp loại bỏ bụi bẩn tại khoảng cách siêu nhỏ giữa đầu đọc và đĩa từ, tránh lỗi va chạm vật lý gây mất dữ liệu.
Cách tạo ra khí nén sạch theo tiêu chuẩn ISO Class 1
Để có được tiêu chuẩn khí sạch ISO Class 1 cần sử dụng tới máy nén khí không dầu chất lượng cao. Đây là thiết bị có khả năng hút không khí tự nhiên, nén đến áp suất cao mà không để bất kỳ phân tử dầu nào lẫn vào dòng khí.
Dòng máy sử dụng phổ biến hiện nay là máy nén khí trục vít không dầu. Những ưu điểm nổi bật giúp dòng máy này đáp ứng được tiêu chuẩn ISO Class 1 bao gồm:
- Đảm bảo khí sạch 100%: Hoàn toàn không sử dụng dầu trong buồng nén, loại bỏ nguy cơ nhiễm dầu ngay từ đầu nguồn.
- Hiệu suất vận hành bền bỉ: Thiết kế cỡ lớn, công suất đa dạng từ 20HP (15kW), 30HP (22kW),… phù hợp cho các bệnh viện lớn và phòng thí nghiệm công nghệ cao.
- Khả năng sấy, lọc chuyên dụng: Kết hợp với hệ thống máy sấy khí hấp thụ và bộ lọc công nghiệp để đưa điểm sương xuống mức cực thấp, triệt tiêu hơi ẩm và bụi bẩn lẫn trong khí nén áp suất cao 8 bar, 12 bar, 16 bar,…
Xem thêm:
Thiết kế hệ thống khí nén đạt tiêu chuẩn tinh khiết ISO Class 1
Trong các ngành công nghiệp mũi nhọn như sản xuất chip bán dẫn 2nm hay công nghệ sinh học phân tử, tiêu chuẩn khí sạch ISO Class 1 là giới hạn cao nhất của sự tinh khiết. Chỉ một sai sót nhỏ trong việc lựa chọn thiết bị cũng có thể khiến toàn bộ hệ thống không đạt chuẩn.
Danh mục thiết bị cốt lõi trong hệ thống khí sạch ISO Class 1
Khí nén để đạt được tiêu chuẩn khí sạch ISO Class 1 thì mật độ hạt bụi dưới 10 hạt/m3 và cần được loại bỏ hoàn toàn hơi dầu, hơi nước. Do đó, hệ thống nén khí cần có đầy đủ các thiết bị:
- Máy nén khí trục vít không dầu: đóng vai trò là nguồn cung cấp khí nén chính, trực tiếp hút và nén không khí lên áp suất cao; để đáp ứng tiêu chuẩn ISO Class 1, thiết bị bắt buộc phải sử dụng công nghệ oil-free 100%, không dùng dầu trong buồng nén nhằm loại bỏ hoàn toàn nguy cơ lẫn hơi dầu ngay từ đầu nguồn.
- Bình tích khí nén: có nhiệm vụ lưu trữ khí, ổn định áp suất, giảm dao động lưu lượng và hỗ trợ làm mát, đồng thời tách nước ngưng tụ sơ bộ; thiết bị cần được trang bị van xả đáy tự động để liên tục loại bỏ hơi ẩm và tạp chất, tránh tích tụ ảnh hưởng đến chất lượng khí nén.
- Máy sấy khí hấp thụ: đảm nhận chức năng loại bỏ hơi ẩm còn lại trong khí nén, giúp đạt độ khô cực cao; hệ thống yêu cầu cấu tạo 2 tháp hấp thụ chứa hạt chống ẩm chuyên dụng, có khả năng đưa điểm sương xuống mức -40°C đến -70°C, đáp ứng điều kiện khắt khe của ISO Class 1.
- Bộ lọc khí nén (lọc thô – lọc tinh – lọc siêu tinh): là lớp bảo vệ cuối cùng, giúp loại bỏ bụi mịn, vi hạt và mùi còn sót lại trước khi khí được đưa vào sử dụng; cấu hình tiêu chuẩn gồm 3 cấp lọc liên tiếp, có khả năng giữ lại các hạt bụi kích thước tới 0.1 micromet, đảm bảo độ sạch gần như tuyệt đối.
Sơ đồ lắp đặt hệ thống khí nén đạt chuẩn ISO Class 1
Việc lắp đặt đúng thứ tự là điều kiện tiên quyết để các thiết bị phát huy tối đa công năng. Sơ đồ chuẩn hóa cho môi trường tiêu chuẩn khí sạch ISO Class 1 như sau:
- Máy nén khí trục vít không dầu – Bình tích khí – Cốc lọc thô – Máy sấy khí hấp thụ – Cốc lọc tinh – Cốc lọc siêu tinh – Máy móc sản xuất
Xem hình ảnh minh họa thực tế:
Công thức tính toán hệ thống tối ưu khí sạch tiêu chuẩn ISO Class 1
Để hệ thống vận hành ăn khớp, tránh tình trạng quá tải, lãng phí công suất, bạn có thể áp dụng quy tắc chọn nhanh dựa trên thông số máy nén khí:
- Dung tích bình chứa = công suất máy nén (HP) x 40
- Lưu lượng máy sấy khí = lưu lượng máy nén + 20%.
- Lưu lượng bộ lọc = lưu lượng máy sấy khí.
Từ công thức trên, giả sử, đơn vị sử dụng máy nén khí trục vít không dầu 10HP (7.5kW), lưu lượng 1.1m3/phút, thì các thiết bị trong hệ thống nén khí đạt tiêu chuẩn khí sạch ISO Class 1 sẽ gồm có:
- Bình tích khí: 600 Lít.
- Máy sấy khí hấp thụ: Lưu lượng 2.5 m3/phút
- Bộ lọc công nghiệp: Mã 002 (Lưu lượng 2.6m3/phút)
Đơn vị thi công hệ thống khí nén trục vít chuyên nghiệp, đáng tin cậy
Điện máy Lucky tự hào là đơn vị uy tín trong lĩnh vực nhập khẩu và phân phối các giải pháp khí nén trục vít không dầu chất lượng cao. Chúng tôi cung cấp giải pháp toàn diện cho các doanh nghiệp yêu cầu tiêu chuẩn ISO Class 1 với những cam kết rõ ràng:
- Chất lượng đạt chuẩn quốc tế: Sản phẩm được nhập khẩu trực tiếp, đầy đủ giấy tờ kiểm định chất lượng sản phẩm, đảm bảo cung cấp nguồn khí nén sạch, tinh khiết, đáp ứng các yêu cầu khắt khe về tiêu chuẩn khí sạch ISO Class 1.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm hỗ trợ tư vấn, thiết kế hệ thống và lắp đặt tận nơi, giúp khách hàng tối ưu hiệu suất vận hành.
- Chính sách hậu mãi vượt trội: Bảo hành chính hãng 12 tháng. Luôn sẵn linh kiện thay thế và đầy đủ thiết bị khí nén đi kèm (máy sấy, bình chứa khí, bộ lọc).
Bên cạnh các giải pháp đạt chuẩn ISO Class 1, kho hàng của Lucky luôn có sẵn nhiều dòng máy nén khí trục vít cung cấp khí sạch ở mức 90 – 95%. Dải áp suất phổ biến từ 8 bar, 12 bar đến 16 bar. Đồng thời, hệ thống máy sấy khí và bộ lọc cũng được cung cấp đầy đủ, giúp doanh nghiệp dễ dàng xây dựng hệ thống khí nén đạt các cấp độ tiêu chuẩn ISO phù hợp.
Khách hàng có nhu cầu được tư vấn giải pháp tối ưu nhất cho hệ thống khí sạch theo tiêu chuẩn ISO Class 1, hãy liên hệ ngay với Điện máy Lucky để được hỗ trợ nhanh chóng và chính xác!
