Dew point là gì? Vì sao điểm sương quan trọng trong hệ thống khí nén?
Dew point, hay điểm sương, là nhiệt độ mà hơi nước trong không khí hoặc khí nén bắt đầu ngưng tụ thành nước. Trong hệ thống khí nén, chỉ số quan trọng hơn thường là pressure dew point, tức điểm sương áp suất. Đây là nhiệt độ mà khí nén ở một áp suất nhất định bắt đầu tạo nước ngưng nếu bị làm lạnh xuống mức đó.
Điểm sương là chỉ số rất quan trọng khi chọn máy sấy khí, bộ lọc khí nén và cấu hình xử lý khí sau nén. Nếu điểm sương không phù hợp, nước có thể xuất hiện trong bình chứa, đường ống, van khí, súng hơi, máy CNC, thiết bị đóng gói, thiết bị điều khiển khí nén hoặc các công đoạn sản xuất cần khí khô.
Điện Máy Lucky tư vấn hệ thống khí nén theo nhu cầu vận hành thực tế, gồm máy nén khí trục vít, bình chứa khí, máy sấy khí, bộ lọc khí nén và đường ống. Với các hệ thống cần khí khô, khí sạch hoặc hạn chế nước trong đường ống, việc hiểu đúng dew point giúp chọn cấu hình phù hợp hơn, tránh chọn máy sấy khí theo cảm tính.
Tóm tắt tư vấn: Dew point trong hệ thống khí nén cho biết mức độ khô của khí nén. Dew point càng thấp thì khí càng khô và càng ít nguy cơ ngưng tụ nước khi nhiệt độ giảm. Với gara, cơ khí, xưởng may, xưởng gỗ hoặc sản xuất thông thường, máy sấy khí tác nhân lạnh thường đủ dùng. Với thực phẩm, dược phẩm, điện tử, phòng sạch hoặc hệ thống cần khí rất khô, có thể cần máy sấy khí hấp thụ để đạt điểm sương thấp hơn.
Dew point là gì?
Dew point là nhiệt độ mà tại đó hơi nước trong không khí bắt đầu ngưng tụ thành nước. Khi không khí còn đủ khả năng giữ hơi nước, nước tồn tại ở dạng hơi. Khi nhiệt độ giảm xuống đến điểm sương, hơi nước bắt đầu chuyển thành nước lỏng.
Trong đời sống, có thể thấy hiện tượng này khi hơi nước bám trên ly nước lạnh hoặc kính xe bị mờ khi gặp chênh lệch nhiệt độ. Trong hệ thống khí nén, hiện tượng tương tự xảy ra bên trong bình chứa, đường ống và thiết bị dùng khí nếu hơi ẩm không được xử lý đúng cách.
Điểm sương càng thấp thì không khí hoặc khí nén càng khô. Ngược lại, điểm sương cao cho thấy khí còn nhiều hơi ẩm và dễ tạo nước ngưng khi nhiệt độ môi trường hoặc nhiệt độ đường ống giảm xuống.
Pressure dew point là gì trong khí nén?
Trong khí nén, cần phân biệt dew point thông thường và pressure dew point. Dew point thông thường thường được hiểu ở áp suất khí quyển. Pressure dew point là điểm sương của khí nén khi đang ở áp suất làm việc trong hệ thống.
Khi không khí bị nén, cùng một lượng hơi nước bị dồn vào thể tích nhỏ hơn. Vì vậy, khí nén có nguy cơ ngưng tụ nước cao hơn nếu không được làm mát, tách nước, sấy khí và lọc khí đúng cách. Pressure dew point cho biết ở áp suất hệ thống hiện tại, khí nén có thể bị làm lạnh đến mức nào trước khi nước bắt đầu ngưng tụ.
Trong thực tế tư vấn hệ thống khí nén, pressure dew point thường quan trọng hơn dew point khí quyển, vì thiết bị cuối nguồn đang dùng khí ở áp suất nén chứ không phải ở áp suất môi trường.
| Khái niệm | Ý nghĩa | Khi nào cần quan tâm? |
|---|---|---|
| Dew point | Nhiệt độ hơi nước bắt đầu ngưng tụ ở điều kiện thông thường | Khi nói về độ ẩm không khí hoặc môi trường |
| Pressure dew point | Nhiệt độ hơi nước trong khí nén bắt đầu ngưng tụ ở áp suất làm việc | Khi thiết kế hệ thống khí nén, chọn máy sấy khí và xử lý nước trong đường ống |

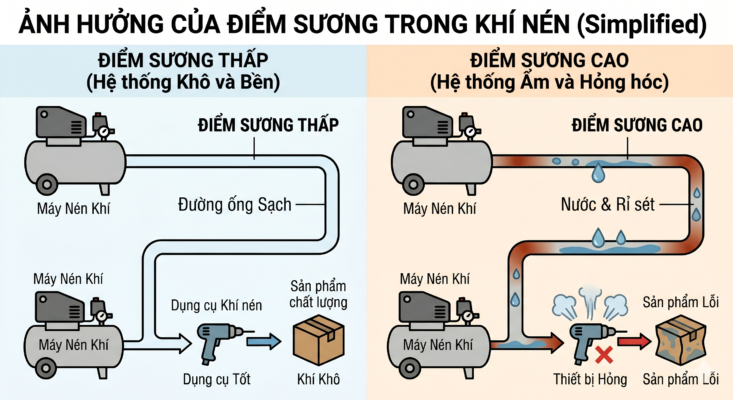

Vì sao điểm sương quan trọng trong hệ thống khí nén?
Điểm sương quan trọng vì nó cho biết khí nén có đủ khô để vận hành ổn định trong điều kiện thực tế hay không. Nếu khí nén có điểm sương cao, nước có thể ngưng tụ khi đi qua đường ống lạnh hơn, khu vực xa máy nén, thiết bị cuối nguồn hoặc môi trường có nhiệt độ thấp.
Nước trong khí nén có thể gây nhiều vấn đề: gỉ sét đường ống, kẹt van khí, giảm tuổi thọ thiết bị, ảnh hưởng phun sơn, làm ẩm bao bì, gây lỗi trong thiết bị điều khiển khí nén hoặc làm giảm chất lượng sản phẩm. Với hệ thống dùng khí liên tục, nước trong đường ống còn làm tăng chi phí bảo trì và gây dừng máy ngoài kế hoạch.
| Vấn đề do điểm sương không phù hợp | Ảnh hưởng thực tế | Thiết bị liên quan |
|---|---|---|
| Nước ngưng trong bình chứa | Gỉ sét, phải xả nước thường xuyên, ảnh hưởng độ ổn định của khí | Bình chứa khí, van xả nước, máy sấy khí |
| Nước trong đường ống | Tụt chất lượng khí, kẹt van, giảm tuổi thọ thiết bị | Máy sấy khí, bộ lọc, bố trí đường ống |
| Hơi ẩm vào thiết bị cuối nguồn | Hư thiết bị, lỗi điều khiển, ảnh hưởng sản phẩm | Bộ lọc khí nén, máy sấy khí, điểm xả nước |
| Không đạt yêu cầu khí khô | Không phù hợp phun sơn, đóng gói, điện tử, thực phẩm, dược phẩm | Máy sấy hấp thụ, lọc tinh, kiểm soát điểm sương |
Vì sao khí nén có nước trong đường ống?
Không khí tự nhiên luôn chứa hơi ẩm. Khi máy nén hút không khí vào và nén lại, hơi ẩm trong không khí cũng đi vào hệ thống. Sau quá trình nén, khí nóng được làm mát lại, khiến hơi nước có xu hướng ngưng tụ thành nước lỏng.
Nước có thể xuất hiện ở nhiều vị trí: sau két làm mát, trong bình chứa khí, trước hoặc sau máy sấy khí, trong bộ lọc, tại các đoạn ống thấp, điểm cuối đường ống hoặc thiết bị dùng khí. Nếu hệ thống không có máy sấy khí, xả nước tự động hoặc bố trí đường ống phù hợp, nước sẽ tích tụ và đi theo khí đến điểm dùng.
Đây là lý do hệ thống khí nén không nên chỉ tính riêng máy nén. Cần tính đồng bộ máy nén, bình chứa, máy sấy khí, bộ lọc, đường ống và điểm xả nước.
Dew point liên quan gì đến máy sấy khí?
Máy sấy khí là thiết bị dùng để giảm hơi ẩm trong khí nén, từ đó hạ điểm sương của khí. Khi điểm sương thấp hơn điều kiện nhiệt độ thực tế trong đường ống và môi trường vận hành, nước sẽ ít có khả năng ngưng tụ thành nước lỏng.
Hai nhóm máy sấy khí phổ biến là máy sấy khí tác nhân lạnh và máy sấy khí hấp thụ. Máy sấy tác nhân lạnh phù hợp với nhiều hệ thống công nghiệp thông thường. Máy sấy hấp thụ phù hợp hơn khi hệ thống cần khí rất khô hoặc cần điểm sương thấp hơn nhiều so với mức phổ thông.
| Loại máy sấy khí | Đặc điểm | Điểm sương thường gặp | Ứng dụng phù hợp |
|---|---|---|---|
| Máy sấy khí tác nhân lạnh | Làm lạnh khí nén để tách nước ngưng | Thường quanh 2–10°C tùy model và điều kiện vận hành | Gara, cơ khí, xưởng may, xưởng gỗ, đóng gói, sản xuất thông thường |
| Máy sấy khí hấp thụ | Dùng vật liệu hấp phụ để tách hơi ẩm sâu hơn | Có thể đạt mức âm sâu hơn, tùy cấu hình | Thực phẩm, dược phẩm, điện tử, phòng sạch, khí điều khiển yêu cầu rất khô |
Máy sấy khí cần được chọn theo lưu lượng khí, áp lực làm việc, nhiệt độ khí đầu vào, nhiệt độ môi trường, yêu cầu điểm sương và vị trí lắp đặt. Nếu chọn máy sấy nhỏ hơn lưu lượng thực tế, khí đi qua máy sấy quá nhanh và hiệu quả tách ẩm có thể không đạt yêu cầu.
Chọn máy sấy khí theo điểm sương như thế nào?
Chọn máy sấy khí theo điểm sương cần bắt đầu từ yêu cầu sử dụng khí nén. Không phải hệ thống nào cũng cần điểm sương rất thấp. Chọn máy sấy quá cao so với nhu cầu có thể làm tăng chi phí đầu tư và chi phí vận hành. Ngược lại, chọn máy sấy không đủ khô sẽ khiến nước vẫn xuất hiện trong đường ống.
| Nhu cầu sử dụng | Mức khí khô thường cần | Máy sấy nên cân nhắc |
|---|---|---|
| Gara, cơ khí, xưởng gỗ, xưởng may | Hạn chế nước trong đường ống, bảo vệ thiết bị | Máy sấy khí tác nhân lạnh |
| Phun sơn, đóng gói, thiết bị điều khiển khí nén | Khí khô hơn, ổn định hơn, ít nước/ngưng tụ | Máy sấy tác nhân lạnh tốt, kết hợp bộ lọc phù hợp |
| Thực phẩm, dược phẩm, y tế, điện tử | Khí khô và sạch hơn, tùy tiêu chuẩn nội bộ | Máy sấy tác nhân lạnh hoặc hấp thụ tùy yêu cầu điểm sương |
| Phòng sạch, thiết bị chính xác, môi trường lạnh | Điểm sương thấp hơn mức phổ thông | Máy sấy khí hấp thụ |
Với các hệ thống sản xuất thông thường, máy sấy khí tác nhân lạnh thường là lựa chọn phổ biến. Với hệ thống yêu cầu điểm sương thấp, khí rất khô hoặc hoạt động trong môi trường lạnh, máy sấy khí hấp thụ cần được đánh giá thêm.
Cần chọn máy sấy khí theo lưu lượng và điểm sương?
Điện Máy Lucky hỗ trợ tư vấn máy sấy khí theo công suất máy nén, lưu lượng khí, áp lực làm việc, yêu cầu khí khô và điều kiện vận hành thực tế.
Dew point và ISO 8573-1 trong khí nén sạch
Trong ISO 8573-1, nước là một trong ba nhóm tạp chất chính của khí nén, bên cạnh hạt rắn và dầu. Điều này cho thấy độ khô của khí nén không phải yếu tố phụ, mà là một phần quan trọng khi đánh giá chất lượng khí nén cho sản xuất.
Khi một hệ thống yêu cầu khí nén sạch, cần xác định không chỉ dầu và bụi mà còn cả mức độ nước hoặc hơi ẩm cho phép. Dew point là chỉ số giúp kỹ thuật lựa chọn máy sấy khí phù hợp để kiểm soát hơi ẩm trong hệ thống.
Với ngành thực phẩm, y tế, dược phẩm, điện tử hoặc phòng sạch, việc chọn máy nén khí không dầu chỉ là một phần của hệ thống. Để kiểm soát khí nén theo yêu cầu, vẫn cần máy sấy khí, bộ lọc khí nén, bình chứa và đường ống phù hợp.
Ứng dụng theo ngành: cần khí khô ở mức nào?
Mỗi ngành có mức yêu cầu khác nhau về độ khô của khí nén. Với một số hệ thống, mục tiêu là hạn chế nước trong đường ống. Với một số ngành khác, khí nén cần khô hơn để bảo vệ sản phẩm, bề mặt, linh kiện hoặc thiết bị chính xác.
| Ngành sử dụng | Rủi ro khi khí nén ẩm | Cấu hình nên cân nhắc |
|---|---|---|
| Gara ô tô, cơ khí | Nước trong súng hơi, kẹt van, gỉ thiết bị, giảm độ ổn định | Máy sấy tác nhân lạnh, bình chứa, xả nước, lọc cơ bản |
| Xưởng gỗ, xưởng may, đóng gói | Ẩm vật liệu, ảnh hưởng thiết bị khí nén, nước trong đường ống | Máy sấy khí, bộ lọc khí nén, đường ống thoát nước tốt |
| Phun sơn, in ấn | Lỗi bề mặt sơn, bọt khí, loang màu, nhiễm ẩm | Máy sấy khí, lọc tinh, lọc tách dầu nếu dùng máy có dầu |
| Thực phẩm, dược phẩm, y tế | Ảnh hưởng vệ sinh, bao bì, chất lượng sản phẩm hoặc tiêu chuẩn nội bộ | Máy không dầu, máy sấy phù hợp, bộ lọc nhiều cấp |
| Điện tử, phòng sạch, thiết bị chính xác | Ẩm gây lỗi linh kiện, oxy hóa, nhiễm bẩn, lỗi thiết bị | Máy sấy hấp thụ hoặc cấu hình khí khô hơn, lọc tinh, đường ống phù hợp |
Lỗi thường gặp khi xử lý nước trong khí nén
1. Chỉ xả nước bình chứa nhưng không dùng máy sấy khí
Xả nước bình chứa giúp loại bỏ một phần nước ngưng, nhưng không thay thế máy sấy khí. Hơi ẩm vẫn có thể đi vào đường ống và ngưng tụ ở các vị trí xa hơn nếu khí chưa được sấy đúng mức.
2. Chọn máy sấy khí nhỏ hơn lưu lượng thực tế
Máy sấy khí cần phù hợp với lưu lượng máy nén và điều kiện vận hành. Nếu lưu lượng thực tế lớn hơn khả năng xử lý của máy sấy, khí đi qua quá nhanh và nước vẫn có thể xuất hiện sau máy sấy.
3. Không tính nhiệt độ khí đầu vào
Nhiệt độ khí đầu vào cao làm tăng tải cho máy sấy khí. Nếu hệ thống sau máy nén không làm mát tốt, máy sấy có thể không đạt hiệu quả như mong muốn.
4. Không lắp bộ lọc và xả nước phù hợp
Máy sấy khí xử lý hơi ẩm, nhưng hệ thống vẫn cần bộ lọc và xả nước để xử lý nước lỏng, bụi, dầu hoặc tạp chất. Thiếu bộ lọc có thể làm thiết bị cuối nguồn vẫn bị ảnh hưởng dù đã có máy sấy.
5. Chọn máy sấy hấp thụ khi chưa cần thiết
Máy sấy hấp thụ tạo khí khô hơn nhưng chi phí đầu tư và vận hành cao hơn. Nếu hệ thống chỉ cần khí khô phổ thông, máy sấy tác nhân lạnh có thể phù hợp hơn.
6. Không kiểm tra đường ống sau máy sấy
Đường ống cũ, đọng nước, bố trí sai hoặc có điểm chết có thể làm khí bị nhiễm ẩm trở lại. Vì vậy, xử lý điểm sương cần xem cả hệ thống, không chỉ riêng máy sấy.
Thông tin cần cung cấp để tư vấn máy sấy khí
Để chọn đúng máy sấy khí và cấu hình xử lý nước trong hệ thống khí nén, Điện Máy Lucky cần xác định các thông tin vận hành thực tế của gara, xưởng hoặc nhà máy.
| Thông tin cần xác định | Ví dụ | Ý nghĩa khi tư vấn |
|---|---|---|
| Loại máy nén khí đang dùng | Piston, trục vít có dầu, trục vít không dầu | Ảnh hưởng đến lưu lượng, nhiệt độ khí và thiết bị xử lý đi kèm |
| Công suất/lưu lượng máy nén | 10HP, 20HP, 30HP hoặc m3/phút | Là cơ sở chọn công suất máy sấy khí |
| Áp lực làm việc | 8bar, 10bar, 12bar, 16bar | Ảnh hưởng đến pressure dew point và cấu hình hệ thống |
| Ngành sử dụng | Gara, cơ khí, phun sơn, thực phẩm, dược phẩm, điện tử | Xác định mức khí khô và khí sạch cần đạt |
| Vấn đề đang gặp | Nước trong đường ống, súng hơi ra nước, kẹt van, lỗi sản phẩm | Giúp xác định cần máy sấy, bộ lọc, xả nước hay cải tạo đường ống |
| Vị trí đặt máy sấy | Sau bình chứa, trước bộ lọc, trong phòng máy hoặc khu sản xuất | Ảnh hưởng đến hiệu quả tách nước và bảo trì |
| Yêu cầu khí khô | Khí khô phổ thông hoặc cần điểm sương thấp | Quyết định máy sấy tác nhân lạnh hay máy sấy hấp thụ |
| Khu vực lắp đặt | Hà Nội, TP.HCM hoặc tỉnh khác | Liên quan đến tư vấn, vận chuyển và bàn giao kỹ thuật |
Tư vấn máy sấy khí và hệ thống khí khô tại Điện Máy Lucky
Điện Máy Lucky hỗ trợ tư vấn máy sấy khí, bộ lọc khí nén và cấu hình xử lý nước trong hệ thống khí nén theo nhu cầu vận hành thực tế. Tùy loại máy nén, lưu lượng, áp lực, ngành sử dụng và yêu cầu khí khô, Lucky có thể đề xuất máy sấy khí tác nhân lạnh, máy sấy khí hấp thụ, bộ lọc khí nén và phương án lắp đặt phù hợp.
Với hệ thống khí nén đang gặp tình trạng nước trong đường ống, thiết bị cuối nguồn bị ẩm, súng hơi ra nước, van khí kẹt hoặc sản phẩm bị ảnh hưởng bởi hơi ẩm, cần kiểm tra lại toàn bộ cấu hình gồm máy nén, bình chứa, máy sấy, bộ lọc, xả nước và đường ống.
Cần xử lý nước trong khí nén hoặc chọn máy sấy khí phù hợp?
Điện Máy Lucky hỗ trợ tư vấn máy sấy khí theo lưu lượng, áp lực, điểm sương, ngành sử dụng và tình trạng hệ thống thực tế.
Câu hỏi thường gặp về dew point và điểm sương khí nén
Dew point là gì?
Dew point là nhiệt độ mà hơi nước trong không khí hoặc khí nén bắt đầu ngưng tụ thành nước. Dew point càng thấp thì khí càng khô và càng ít nguy cơ tạo nước ngưng.
Pressure dew point là gì?
Pressure dew point là điểm sương của khí nén tại áp suất làm việc trong hệ thống. Đây là chỉ số quan trọng khi chọn máy sấy khí và xử lý nước trong khí nén.
Dew point thấp hơn có tốt hơn không?
Dew point thấp hơn nghĩa là khí khô hơn. Tuy nhiên, không phải hệ thống nào cũng cần dew point rất thấp. Cần chọn theo ngành sử dụng, điều kiện môi trường, thiết bị cuối nguồn và yêu cầu chất lượng khí.
Máy sấy khí tác nhân lạnh đạt điểm sương bao nhiêu?
Máy sấy khí tác nhân lạnh thường phù hợp với khí khô phổ thông và có điểm sương quanh 2–10°C tùy model, điều kiện khí đầu vào, nhiệt độ môi trường và lưu lượng vận hành.
Khi nào cần máy sấy khí hấp thụ?
Máy sấy khí hấp thụ nên được cân nhắc khi hệ thống cần khí rất khô, điểm sương thấp, môi trường lạnh hoặc ngành sử dụng có yêu cầu cao như dược phẩm, điện tử, phòng sạch, thiết bị chính xác.
Vì sao khí nén có nước trong đường ống?
Vì không khí đầu vào luôn chứa hơi ẩm. Khi bị nén và làm mát, hơi ẩm có thể ngưng tụ thành nước. Nếu hệ thống không có máy sấy khí, xả nước và bộ lọc phù hợp, nước có thể đi theo đường ống đến thiết bị cuối nguồn.
Có máy sấy khí rồi có cần bộ lọc khí nén không?
Có. Máy sấy khí xử lý hơi ẩm, còn bộ lọc khí nén giúp giảm bụi, nước lỏng, dầu và tạp chất. Hai thiết bị có vai trò khác nhau và thường cần kết hợp trong hệ thống khí nén.
Chỉ xả nước bình chứa có thay thế máy sấy khí được không?
Không. Xả nước bình chứa chỉ loại bỏ một phần nước ngưng tại bình. Hơi ẩm vẫn có thể đi vào đường ống và ngưng tụ ở các điểm dùng nếu khí chưa được sấy phù hợp.
Dew point liên quan gì đến ISO 8573-1?
ISO 8573-1 phân loại độ sạch khí nén theo hạt rắn, nước và dầu. Dew point liên quan trực tiếp đến nhóm nước, giúp xác định mức độ khô của khí nén và lựa chọn máy sấy khí phù hợp.
Chọn máy sấy khí cần cung cấp thông tin gì?
Cần cung cấp loại máy nén, công suất hoặc lưu lượng, áp lực làm việc, ngành sử dụng, tình trạng nước trong hệ thống, yêu cầu khí khô, vị trí lắp đặt và khu vực lắp đặt.
