Tiêu chuẩn khí sạch ISO Class 2 là tiêu chuẩn áp dụng cho khí nén theo bộ tiêu chuẩn ISO8573 quy định về độ sạch của khí nén, từ đó giúp các xưởng sản xuất thiết lập hệ thống khí nén phù hợp với nhu cầu. Vậy theo tiêu chuẩn ISO Class 2 cần đảm bảo các tiêu chí nào, khí nén được ứng dụng ở đâu? Cùng chúng tôi tìm hiểu cụ thể thông qua các nội dung dưới đây.

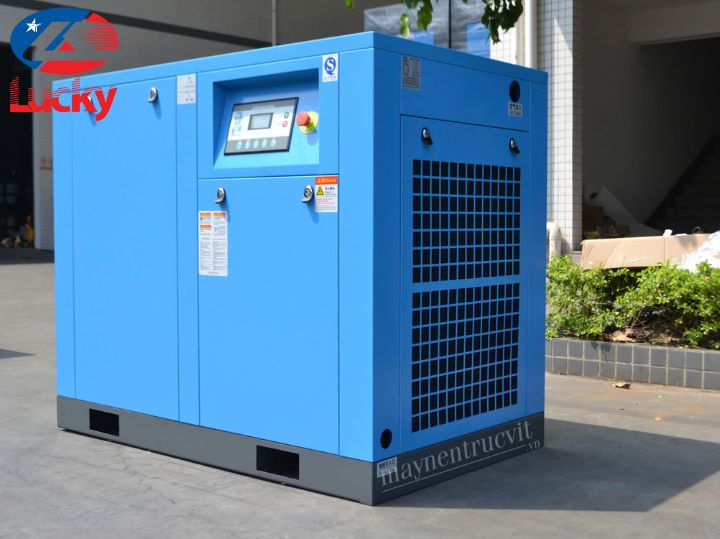

tieu-chuan-khi-sach-iso-class-2 — Các yêu cầu về khí nén để đạt chuẩn ISO Class 2

Tiêu chuẩn khí sạch ISO Class 2 là gì?

Tiêu chuẩn khí sạch ISO Class 2 là cấp bậc về chất lượng khí nén theo ISO85731 áp dụng tại thị trường Việt Nam. Trong đó tiêu chuẩn ISO8573 sẽ có 10 cấp độ từ Class 0 – 9, tiêu chuẩn khí sạch ISO Class 2 nằm trong nhóm chất lượng khí nén cao, yêu cầu các xưởng sản xuất phải đầu tư hệ thống khí nén sạch, đáp ứng yêu cầu về chất lượng khí nén đầu ra.

Tiêu chuẩn khí nén sạch ISO Class 2 gần như sạch hoàn toàn, vì vậy thường sử dụng trong các công việc liên quan đến sức khỏe người dùng, các lĩnh vực cần độ khô tuyệt đối của khí nén đầu vào.

Các tiêu chí về khí nén đạt chuẩn ISO Class 2

Để khí nén đạt chuẩn theo ISO Class 2 sẽ cần đảm bảo các thông số theo thước đo của bộ quy chuẩn ISO8573 và các yếu tố phải đáp ứng đồng thời. Khí nén đạt chuẩn ISO Class 2 được ứng dụng trong các ngành liên quan đến thực phẩm, y tế, dược phẩm, linh kiện,…

Các yếu tố ảnh hưởng tới chất lượng khí nén

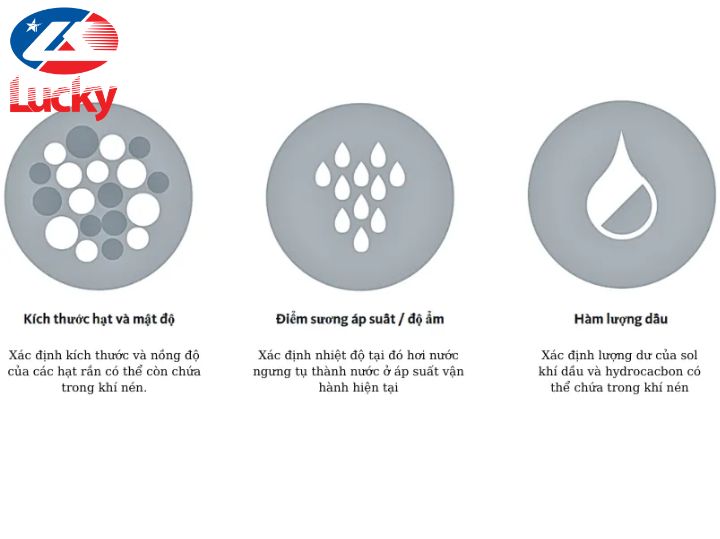

Khí nén để đạt theo tiêu chuẩn ISO8573 cần được đánh giá theo 3 yếu tố: số lượng hạt rắn trong khí nén, lượng nước, lượng dầu trong khí nén khi đi vào máy móc. Cụ thể các yếu tố gồm:

Yếu tố	Đặc điểm
Hạt rắn	Là kích thước hạt bụi và số lượng hạt bụi có trong khí nén đầu ra. Đơn vị là hạt/m3 khí. Hạt rắn có thể xuất hiện trong khí nén đầu vào, do đường ống dẫn khí bị han gỉ,…
Lượng nước	Thường được đo bằng điểm sương trong khí nén. Đơn vị đo là độ C Nước trong khí nén bắt nguồn từ không khí đầu ra, nếu không được sấy khô khiến máy móc dễ han gỉ, giảm tuổi thọ của đường ống dẫn khí.
Lượng dầu	Thường tồn tại ở dạng hơi dầu hoặc dạng sương Đơn vị đo là mg/m3. Hơi dầu ảnh hưởng trực tiếp tới sản phẩm đầu ra, liên quan tới sức khỏe người dùng, hơi dầu càng thấp thì chất lượng khí nén càng cao.

Tiêu chuẩn khí sạch ISO Class 2 áp dụng cho khí nén

Tiêu chuẩn khí nén sạch ISO Class 2 thuộc nhóm khí sạch cao nên các tiêu chí về chất lượng khí nén được quy định bởi các con số cụ thể:

Về hạt rắn: số lượng và mật độ hạt rắn càng thấp thì khí nén có độ sạch càng cao

Kích thước hạt bụi 0.1 – 0.5 µm: ≤ 100,000 hạt/m³
Kích thước hạt rắn 0.5 – 1.0 µm: ≤ 1,000 hạt/m³
Kích thước hạt rắn 1.0 – 5.0 µm: ≤ 10 hạt/m³

Về lượng nước: nhiệt độ điểm sương càng thấp (về âm độ) chứng tỏ khí nén càng khô, lượng nước thấp

Điểm sương áp suất (PDP) ≤ -40°C

Về lượng dầu: hơi dầu càng thấp, độ sạch của khí nén càng cao, đồng thời tiết kiệm lượng dầu bôi trơn cho máy.

Hơi dầu ≤ 0.1 mg/m³

Tổng kết lại, khí nén đạt tiêu chuẩn ISO Class 2 khi đảm bảo đồng thời các yếu tố:

Yếu tố	Giới hạn
Hạt rắn	Kích thước hạt bụi 0.1 – 0.5 µm: ≤ 100,000 hạt/m³ Kích thước hạt rắn 0.5 – 1.0 µm: ≤ 1,000 hạt/m³ Kích thước hạt rắn 1.0 – 5.0 µm: ≤ 10 hạt/m³
Lượng nước	Điểm sương áp suất (PDP) ≤ -40°C
Lượng dầu	Hơi dầu ≤ 0.1 mg/m³

Ứng dụng của khí nén đạt tiêu chuẩn ISO Class 2

Tiêu chuẩn khí sạch ISO Class 2 thuộc loại khí có độ sạch cao nên được ứng dụng trong các công việc yêu cầu cao về chất lượng khí nén như:

Xưởng chế biến thực phẩm: vận hành máy đóng gói nguyên liệu, máy hút chân không, máy sấy khô nguyên liệu, máy in tem nhãn,…

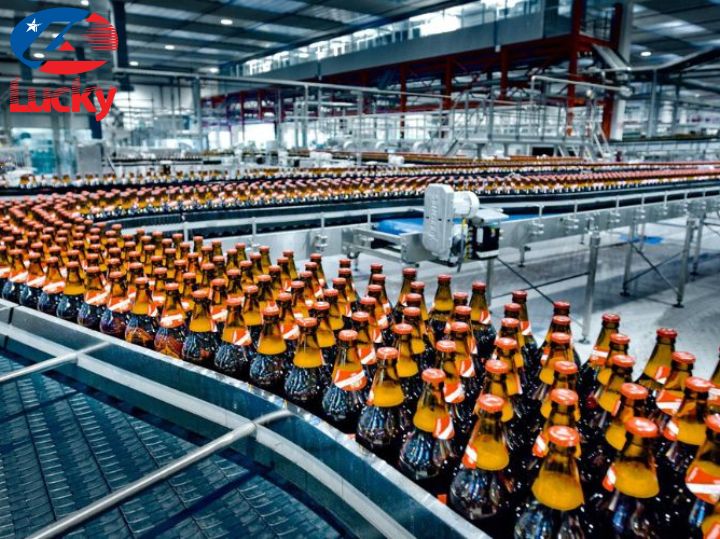

Xưởng sản xuất nước ngọt: cung cấp khí nén chi máy chiết rót nước ngọt, máy đóng nắp chai, in tem nhãn, băng chuyền sản phẩm,…
Trong nhà máy dược phẩm: vận hành máy trộn nguyên liệu, máy đóng bao phim thuốc, máy đóng gói bao bì,…
Trong bệnh viện: cung cấp khí nén cho máy khử trùng dụng cụ, máy hút chân không, vệ sinh phòng thí nghiệm,…
Trong nhà máy sản xuất linh kiện điện tử: vận hành cánh tay robot, máy hút chân không, máy đóng gói linh kiện, băng chuyền sản phẩm,…

Xem thêm:

Thiết kế hệ thống khí nén đạt tiêu chuẩn khí sạch ISO Class 2

Khí nén để đạt chuẩn ISO Class 2 thì các thiết bị trong hệ thống khí nén cần đạt chuẩn về khả năng nén khí, sấy khí, lọc khí và làm việc ăn khớp với nhau, làm việc theo đúng lộ trình. Việc lựa chọn sai các thiết bị khiến khí nén đầu ra không đạt chuẩn, phát sinh chi phí cao trong quá trình đầu tư.

Yêu cầu về các thiết bị trong hệ thống khí nén

Khí nén để đạt tiêu chuẩn khí sạch ISO Class 2 thì hệ thống khí nén cần được trang bị đầy đủ các thiết bị như:

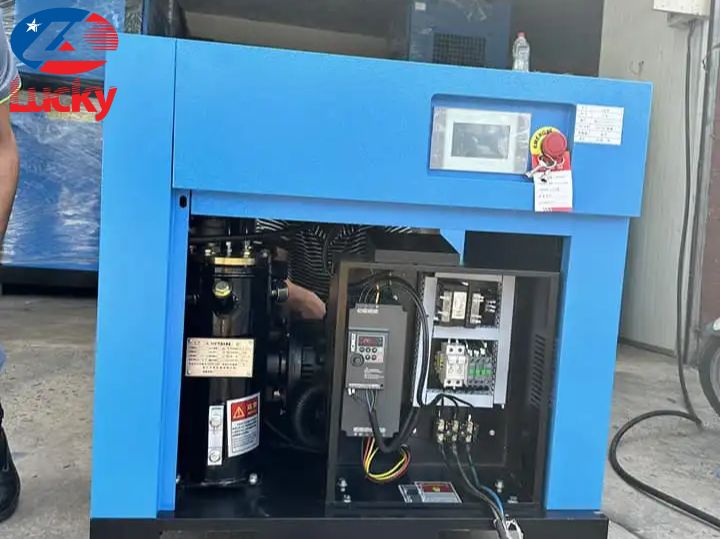

Máy nén khí trục vít không dầu: phải là loại máy nén khí không dầu tức không sử dụng dầu bôi trơn đầu nén, từ đó đảm bảo hạn chế tối đa hơi dầu có trong khí nén đầu ra. Máy trục vít là thiết bị quan trong nhất trong hệ thống khí nén giúp nén và tạo áp lực khí đầu ra đạt chuẩn yêu cầu của các loại máy móc sản xuất, giúp máy làm việc có độ chính xác cao.
Bình tích khí: giúp lưu trữ và duy trì áp lực khí nén đầu ra cho máy móc làm việc, loại bỏ 1 phần hơi nước và bụi bẩn trong khí nén ra ngoài thông qua van xả đáy.
Máy sấy khí hấp thụ: nên chọn máy sấy khí hấp thụ bởi máy sử dụng các hạt hấp thụ có khả năng sấy khô khí nén lên tới 99%, đảm bảo yêu cầu về điểm sương thấp. Máy sấy thiết kế dạng 2 tháp trụ hoạt động luân phiên nên đảm bảo khả năng sấy khí ổn định.
Bộ lọc khí nén công nghiệp: gồm đầy đủ 3 cốc lọc đơn để lọc bụi bẩn với kích thước siêu nhỏ tới 0.01micromet và tiếp tục loại bỏ hơi nước tại đường ra cuối cùng của khí nén.

Toàn bộ các thiết bị trong hệ thống khí nén đạt tiêu chuẩn khí sạch ISO Class 2 có sẵn tại kho Điện máy Lucky, được nhập khẩu trực tiếp từ nhà sản xuất đảm bảo máy chính hãng 100%. Thiết bị máy có độ bền cao từ 7 – 10 năm, hiệu suất làm việc lên tới 16h giúp tối ưu quá trình sản xuất cũng như chi phí đầu tư.

Thiết kế sơ đồ lắp đặt hệ thống khí nén đạt chuẩn ISO Class 2

Hệ thống khí nén để cung cấp khí nén đầu ra đạt chuẩn cần lắp đặt các thiết bị đúng vị trí để phát huy đúng công dụng của các thiết bị máy. Cụ thể sơ đồ lắp đặt các thiết bị trong hệ thống khí để đạt chuẩn ISO Class 2:

Máy nén khí trục vít không dầu – Bình tích khí – Cốc lọc thô – Máy sấy khí hấp thụ – Cốc lọc tinh – Cốc lọc siêu tinh – Máy móc sản xuất

Các thiết bị trong hệ thống khí phải có khả năng làm việc ăn khớp với nhau để duy trì độ bền của thiết bị cũng như lưu lượng khí nén đầu ra. Bạn có thể tham khảo công thức nhanh chọn thiết bị dựa vào công suất máy trục vít (HP) và lưu lương (m3/phút):

Dung tích bình chứa = công suất máy nén (HP) x 40
Lưu lượng máy sấy khí = lưu lượng máy nén + 20%.
Lưu lượng bộ lọc = lưu lượng máy sấy khí.

Ví dụ cụ thể: máy nén khí trục vít không dầu công suất 10HP (7.5kW), lưu lượng 1.1m3/phút sẽ phù hợp làm việc với:

Bình tích khí 600 lít.
Máy sấy khí hấp thụ 2.5m3/phút
Bộ lọc công nghiệp 002 lưu lượng 2.6m3/phút

Điện máy Lucky cung cấp – lắp đặt hệ thống khí nén đạt chuẩn

Với gần 10 năm có mặt trên thị trường, Điện máy Lucky cung cấp – lắp đặt hệ thống khí nén đáp ứng đa dạng các tiêu chuẩn khí nén theo ISO8573 từ đó phù hợp với đa dạng các xưởng sản xuất/kinh doanh khác nhau, tối ưu chi phí đầu tư. Khi mua thiết bị hệ thống khí bạn nhận được ưu đãi hấp dẫn như:

Miễn phí thiết kế hệ thống khí nén theo nhu cầu thực tế của từng xưởng, đáp ứng tối đa nhu cầu đầu tư.
Thiết bị được bảo hành từ 12 – 36 tháng, 1 đổi 1 trong vòng 7 ngày nếu có lỗi do nhà sản xuất.
Hỗ trợ vận chuyển và lắp đặt trực tiếp bởi kỹ thuật Lucky đảm bảo tiến độ cũng như chuẩn kỹ thuật khi sử dụng.
Thiết bị máy có sẵn tại kho, bạn có thể đến trực tiếp để test máy cũng như nghe tư vấn trực tiếp.
Kho linh – phụ kiện máy chính hãng, thuận tiện trong quá trình bảo dưỡng.

Để được tư vấn hệ thống khí nén phù hợp với quy mô, đạt tiêu chuẩn khí sạch ISO Class 2 bạn có thể liên hệ trực tiếp theo số hotline để được giải đáp 24/7!
