Cấu tạo và nguyên lý bộ lọc khí nén công nghiệp, mini CHI TIẾT từ A-Z
Bộ lọc khí nén đảm nhận nhiệm vụ lọc và tách bụi bẩn, nước có trong khí nén đầu ra giúp tăng chất lượng khí nén, hạn chế han gỉ máy móc sản xuất. Vậy cấu tạo bộ lọc khí nén có phức tạp không?, nguyên lý lọc khí nén ra sao?. Cùng chúng tôi tìm hiểu cụ thể thông qua nội dung dưới đây.
Sản phẩm bán chạy trên thị trường:

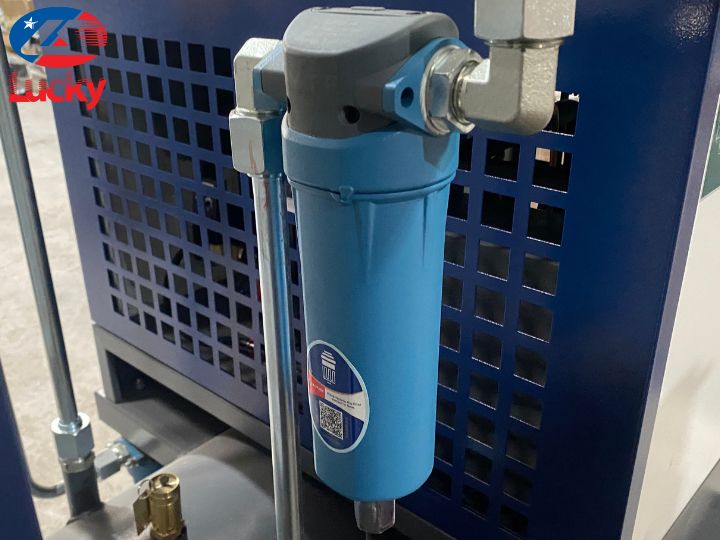

Cấu tạo bộ lọc khí nén công nghiệp
Bộ lọc khí nén công nghiệp được lắp trong hệ thống khí nén trục vít để tăng chất lượng khí nén đầu ra. Bộ lọc khí công nghiệp gồm 3 cốc lọc đơn có cấu tạo giống nhau, tuy nhiên màng lọc có kích thước khác nhau nên sẽ có khả năng lọc khí với chất lượng khí đầu ra khác nhau.

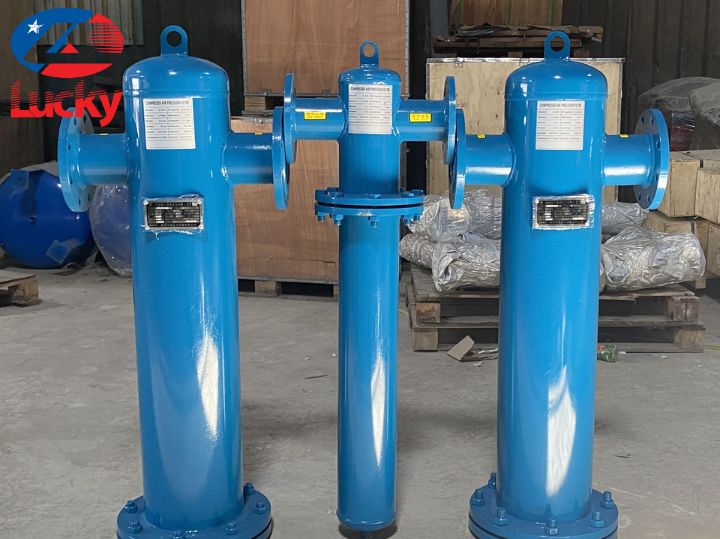

Thân cốc lọc kim loại
Thân cốc lọc chính là phần vỏ kim loại phía ngoài cùng, thường được làm bằng hợp kim hoặc inox, phủ sơn tĩnh điện giúp han chế han gỉ. Thân cốc lọc là vỏ bọc chắc chắn giúp bảo vệ các bộ phận phía trong lõi lọc, hạn chế bị va đập và biến dạng trong quá trình sử dụng. Ngoài ra:
- Tùy từng loại bộ lọc khí nén mà phần vỏ bên ngoài có khả năng chịu áp lực lên tới 18bar, hạn chế tình trạng nứt vỡ cốc lọc trong quá trình sử dụng.
- Vỏ cốc lọc được thiết kế liền khối đảm bảo độ khít cao, hạn chế rỏ rỉ khí nén, duy trì áp lực khí đầu ra ổn định cho máy móc sản xuất làm việc.
- Đáy cốc lọc có thiết kế ren để kết nối trực tiếp với van xả để đẩy nước ra ngoài, hạn chế han gỉ cốc lọc.
- Trên thân vỏ có thiết kế mũi tên chỉ đường ra – vào của khí nén, từ đó thuận tiện trong quá trình lắp đặt đường ống khí nén, độ chính xác cao.
Cấu tạo bộ lọc khí nén gồm lõi lọc
Lõi lọc là bộ phận phía trong quan trọng nhất, đảm nhận nhiệm vụ tách bụi bẩn ra khỏi khí nén, tăng chất lượng khí nén đầu ra. Lõi lọc thiết kế màng lọc được làm bằng các sợi thủy tinh có kích thước khác nhau:
- Cốc lọc thô có màng lọc kích thước 5 micromet
- Cốc lọc tinh có màng lọc kích thước 1 micromet
- Cốc lọc siêu tinh có màng lọc kích thước 0.1 micromet
Khí nén khi đi qua các màng lọc sẽ được giữ lại bụi bẩn, nước để đưa xuống đáy cốc lọc, khí nén sạch tiếp tục được hút vào bên trong và đưa tới các giai đoạn tiếp theo.

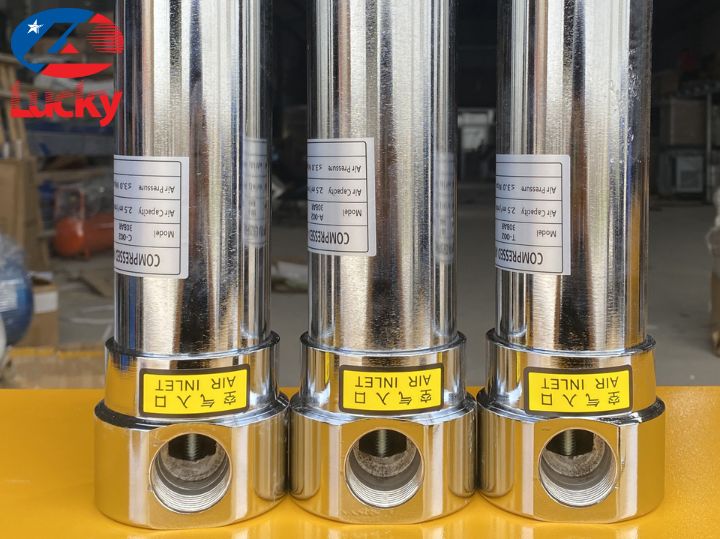

Thiết kế bộ lọc gồm đường khí ra – vào
Cấu tạo bộ lọc khí nén gồm đường khí ra – vào được đặt ngay đầu cốc lọc, thiết kế dạng ren giúp:
- Kết nối trực tiếp với đường ống dẫn khí nén để điều hướng đường đi của khí nén.
- Các cổng có ký hiệu in – out giúp người dùng dễ dàng xác định hướng đi của khí nén để lắp đặt.
- Bộ lọc khí nén có lưu lượng khác nhau, kích thước khác nhau nên đường kính ren kết nối sẽ khác nhau, vì vậy khi lắp đặt cần chọn đường ống dẫn khí nén phù hợp.
Cấu tạo bộ lọc khí nén gồm van xả nước
Van xả nước được lắp dưới đáy cốc lọc đảm nhận nhiệm vụ xả nước và bụi bẩn ra ngoài, hạn chế làm han gỉ cốc lọc, từ đó tăng tuổi thọ của thiết bị. Van khóa xả nước thường được làm bằng đồng giúp hạn chế han gỉ. Tuy nhiên:
- Van khóa thiết kế thủ công, người dùng cần chủ động việc xả nước trong bộ lọc khoảng 1h/lần để đảm bảo tốc độ lọc của bộ lọc, duy trì chất lượng khí nén đầu ra.
- Để chủ động, các xưởng sản xuất thường đầu tư thêm cốc xả nước tự động gắn vào đáy cốc lọc để tự động xả nước ra ngoài mà không cần người dùng xả nước trực tiếp, chủ động trong quá trình làm việc.

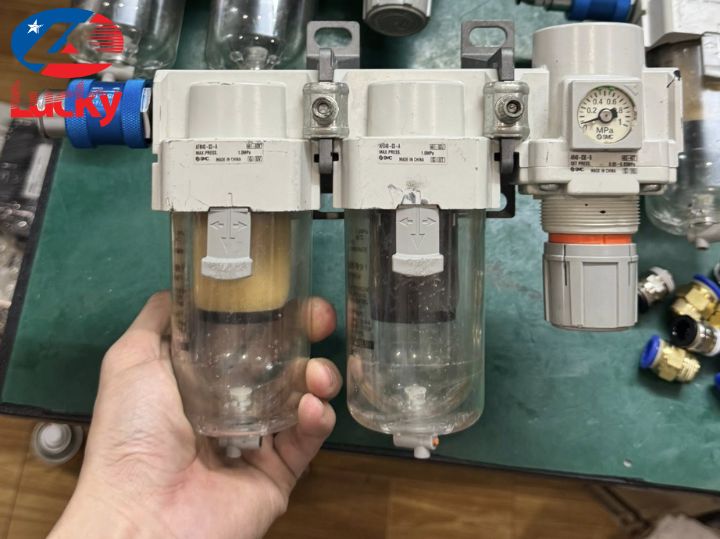

Cấu tạo bộ lọc khí nén mini
Bộ lọc khí nén mini là phiên bản thu nhỏ của bộ lọc khí nén công nghiệp nên có cấu tạo tương đối giống so với bộ lọc khí nén công nghiệp, tuy nhiên:
- Phần thân cốc lọc thường được làm bằng nhựa cứng trong suốt giúp dễ dàng theo dõi lượng nước bên trong, Với một số loại cốc lọc cao cấp vỏ ngoài cùng được trang bị lớp bọc bằng kim loại giúp tăng khả năng bảo vệ phần thân bằng nhựa, hạn chế bị vỡ do va đập.
- Bộ lọc khí nén mini sẽ có thiết kế dạng đơn 1 cốc lọc hoặc dạng đôi 2 cốc lọc giúp tăng tốc độ lọc khí nén.
- Cấu tạo bộ lọc khí nén mini có thêm đồng hồ áp giúp theo dõi áp lực khí nén khi đi qua bộ lọc, chủ động phát hiện kịp thời các sự cố về áp suất khí nén.
- Núm chỉnh áp được gắn trực tiếp trên thân cốc lọc giúp điều chỉnh áp lực khí nén đầu ra phù hợp với đa dạng các thiết bị sử dụng.
Bộ lọc khí nén mini thiết kế nhỏ gọn hơn so với cốc lọc khí nén công nghiệp, ngoài khả năng lọc khí còn được trang bị thêm tính năng điều chỉnh áp khí nén đầu ra thuận tiện trong quá trình làm việc. Tuy nhiên bộ lọc khí nén mini có tốc độ lọc khí nhỏ nên chỉ phù hợp với máy nén khí piston hoặc tích hợp thêm trong máy ra vào lốp, máy bơm khí nitơ,….
Nguyên lý làm việc của bộ lọc khí nén
Bộ lọc khí nén mini hay loại công nghiệp đều hoạt động theo nguyên lý tạo dòng xoáy để tách nước và bụi bẩn có trong khí nén, đưa khí nén khô – sạch tới đường ống cung cấp cho máy móc sản xuất làm việc. Cụ thể quy trình làm việc của bộ lọc khí nén gồm 4 giai đoạn:
Giai đoạn 1: hút khí
Khí nén đi theo đường ống dẫn đi vào bộ lọc khí nén tại đầu “in” hoặc đầu gốc của mũi tên đen trên thân cốc lọc. Khí nén đi vào sẽ được đưa trực tiếp tới thân cốc lọc để chuẩn bị cho giai đoạn tiếp theo.
Giai đoạn 2: tách nước và bụi bẩn
- Tại khoang chứa, khí nén được hút theo dạng lực xoáy (tương tự như khi máy giặt vắt quần áo) để tách nước ra khỏi khí nén, nước được lắng đọng dưới đáy cốc lọc.
- Khí nén tiếp tục đi sâu vào trong tới màng lọc, tại đây màng lọc loại bỏ bụi bẩn có kích thước khác nhau tùy vào kích thước màng lọc, bụi bẩn được tách sẽ đi xuống đáy cốc lọc.
- Khí nén sau khi tách nước, bụi bẩn sẽ đi sâu vào trong thông qua đường ống dẫn khí.
Giai đoạn 3: xả khí sạch
Khí sạch sau khi được lọc bụi bẩn và nước được đưa tới đầu “out” và đưa ra ngoài để cung cấp cho máy móc sản xuất làm việc. Thiết kế đầu vào – ra của bộ lọc khí nén không thông nhau mà sẽ có vách ngăn, vì vậy đảm bảo chất lượng khí nén đầu ra không bị lẫn tạp chất của khí nén đầu vào.
Giai đoạn 4: xả nước
Sau khi hoàn thành 1 chu trình lọc khí, đáy cốc lọc sẽ có nước và cặn bẩn ảnh hưởng tới độ bền của cốc lọc, vì vậy cần được xả ra thường xuyên. Vì vậy bạn cần chủ động xả nước hoặc lắp thêm cốc xả tự động để chủ động khi xả nước.
Lưu ý khi sử dụng bộ lọc khí nén độ bền cao
Bộ lọc khí nén làm việc với hiệu suất liên tục, thường xuyên tiếp xúc trực tiếp với nước và cặn bẩn, vì vậy để tăng độ bền cho cốc lọc bạn cần chú ý một số vấn đề sau:
- Xả nước đọng dưới đấy cốc lọc định kỳ 1 lần/giờ, với các xưởng sản xuất công nghiệp nên chủ động đầu tư cốc xả nước tự động để tránh tình trạng nước bị đầy ảnh hưởng tới tốc độ lọc khí cũng như chất lượng khí nén đầu ra.
- Khi lắp đặt đảm bảo lắp đúng đường đi của khí nén, lắp sai chiều làm giảm khả năng lọc khí hoặc cốc lọc sẽ không thể lọc khí, lúc này việc đầu tư bộ lọc khí nén không mang lại giá trị.
- Thay lõi lọc định kỳ để đảm bảo lõi lọc thông thoáng, không bị tắc hay bục màng lọc, thông thường lõi lọc được thay định kỳ 6 tháng/lần để duy trì khả năng lọc khí cũng như tốc độ khí nén đầu ra.
- Bộ lọc khí nén công nghiệp có khả năng chịu áp lực khí từ 8 – 16bar, vì vậy không điều chỉnh áp lực khí đầu vào quá mạnh ảnh hưởng tới độ bền của cốc lọc, hạn chế rạn nứt gây rò rỉ khí nén.
