Tiêu chuẩn thiết kế và lắp đặt đường ống khí nén hiện nay

Đường ống khí nén là 1 bộ phận không thể thiếu trong hệ thống khí nén dù cơ bản hay chuyên nghiệp để đảm bảo khí nén duy trì áp suất và lưu lượng khí cung cấp cho máy móc sản xuất. Tùy vào chất liệu đường ống, cách lắp đặt và phân chia đường ống và hiệu quả duy trì khí nén sẽ khác nhau.

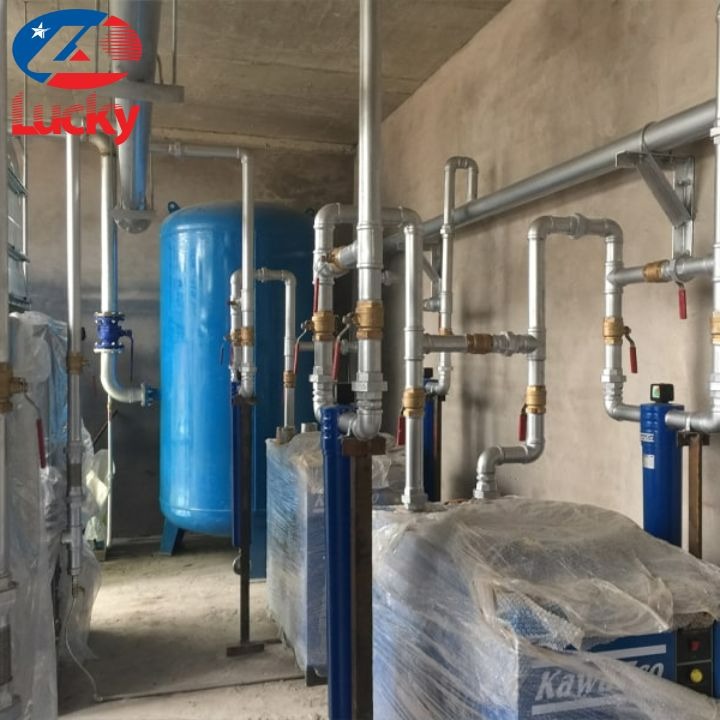

Vai trò của đường ống khí nén trong hệ thống khí

Khí nén được sau khi đi ra từ máy nén khí được đưa tới đường ống dẫn khí trước khi cung cấp cho thiết bị máy móc sản xuất. Chính vì vậy dù là hệ thống khí nén quy mô nhỏ hay các hệ thống quy mô chuyên nghiệp đều thiết kế hệ thống đường ống dẫn khí để:

• Cung cấp khí nén tới các thiết bị máy móc sản xuất đặt tại các vị trí khác nhau giúp thiết bị có đủ khí nén để hoạt động ổn định, duy trì năng suất đầu ra.
• Hạn chế tối đa rò rỉ khí nén, duy trì áp lực khí đầu ra để máy móc sản xuất làm việc dứt khoát, độ chính xác cao.
• Có thể cung cấp khí nén cho nhiều thiết bị hoạt động cùng lúc mà không phải chờ đợi, tối ưu hiệu suất làm việc.
• Tăng độ chuyên nghiệp cho nhà xưởng, tối ưu không gian lắp đặt.

Tiêu chuẩn chọn đường ống khí nén

Đường ống dẫn khí nén thường xuyên chịu áp lực lớn, chính vì vậy việc lựa chọn đường ống dẫn phí phải đạt chuẩn để đảm bảo tính ổn định cũng như độ bền trong quá trình làm việc. Tùy vào từng chất liệu ống dẫn khí mà sẽ có khả năng làm việc khác nhau.

Các yêu cầu về đường ống dẫn khí

• Đường ống có khả năng chịu áp lực cao, tối thiểu là 10bar để không bị biến dạng khi khí nén đi qua, duy trì áp lực khí nén đầu ra.
• Đường ống có khả năng chịu nhiệt độ cao lên tới 100 độ C để đảm bảo khả năng dẫn khí nén.
• Đường ống có độ khít cao, tỉ lệ rò rỉ <1% để cung cấp đủ khí nén cho máy móc sản xuất làm việc, hạn chế tụt áp ảnh hưởng tới độ bền của thiết bị.
• Đồng ống hạn chế han gỉ, độ bền cao để tối ưu chi phí thay thế trong quá trình vận hành.

Xem thêm:

• Quy đổi bar sang kg/cm2
• Tiêu chuẩn khí nén hiện nay

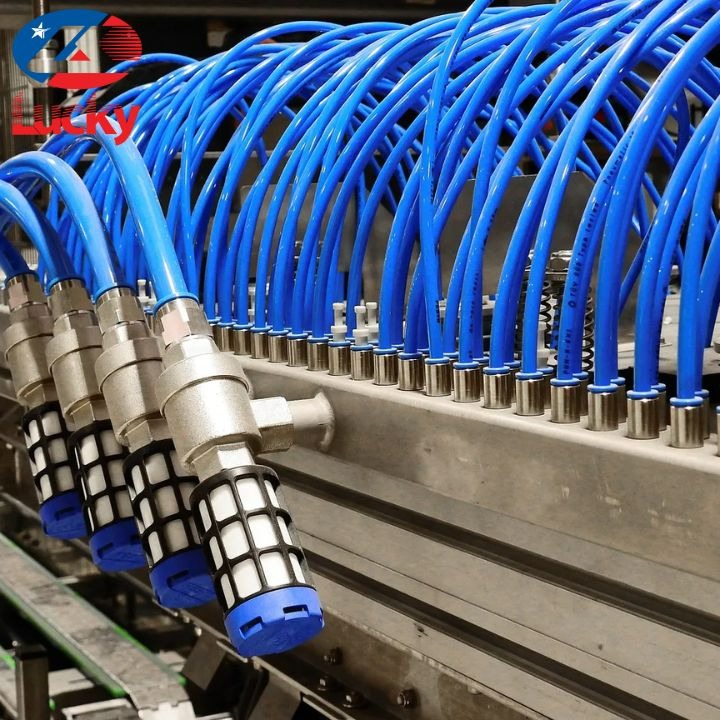

Các loại vật liệu thường được sử dụng làm đường ống dẫn khí nén

Đường ống khí nén thường được làm từ các loại vật liệu như nhựa, inox thép, ống nhôm. Mỗi loại chất liệu có khả năng chịu áp lực khác nhau nên phù hợp với đa dạng các loại hệ thống khí nén. Cụ thể bạn có thể tham khảo bảng so sánh dưới đây:

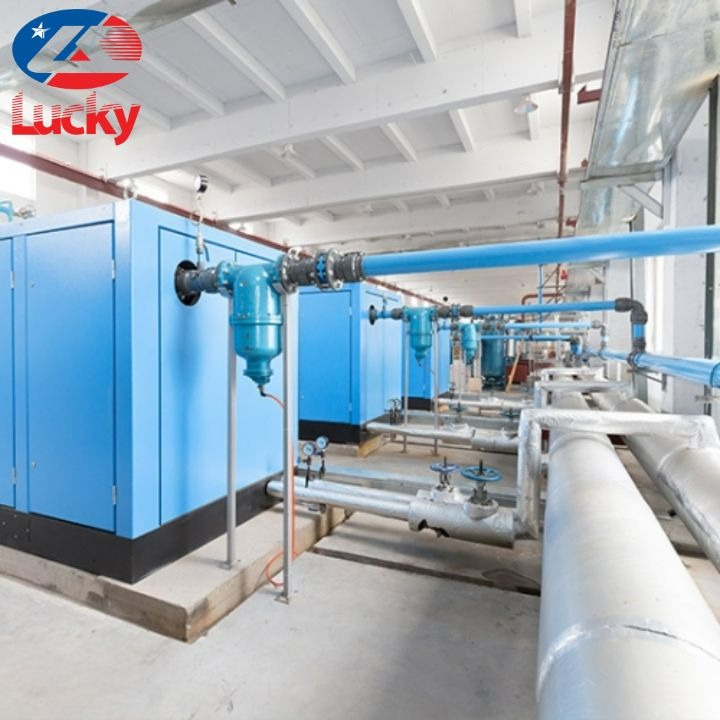

Tiêu chuẩn thiết kế đường ống khí nén

Đường ống dẫn khí nén cần được thiết kế đạt chuẩn để khí nén đầu ra ổn định, không bị hao hụt hay tắc nghẽn khí nén đầu ra. Vì vậy trong quá trình lắp đặt và lựa chọn đường ống khí cần thực hiện chuẩn chỉ.

Quy trình lắp đặt đường ống dẫn khí nén chuẩn kỹ thuật, hạn chế rủi ro bạn có thể tham khảo các bước sau:

Bước 1: lên bản vẽ đường đi của khí nén

• Thiết kế đường đi của khí nén để đảm bảo khí nén cung cấp đủ cho máy móc sản xuất.
• Hạn chế chia quá nhiều nhánh sẽ làm giảm áp lực khí nén đầu ra.

Bước 2: lựa chọn chất liệu đường ống khí nén

• Nếu là đường ống khí trong các xưởng sản xuất quy mô lớn, áp lực cũng như lưu lượng khí nén đầu ra mạnh thì nên ưu tiên sử dụng đường ống dẫn khí bằng thép, inox, nhôm để hạn chế nứt vỡ ống.
• Nếu sử dụng trong các gara ô tô, xưởng mộc nhỏ, xưởng may thì có thể sử dụng đường ống bằng nhựa để linh hoạt và tối ưu chi phí.

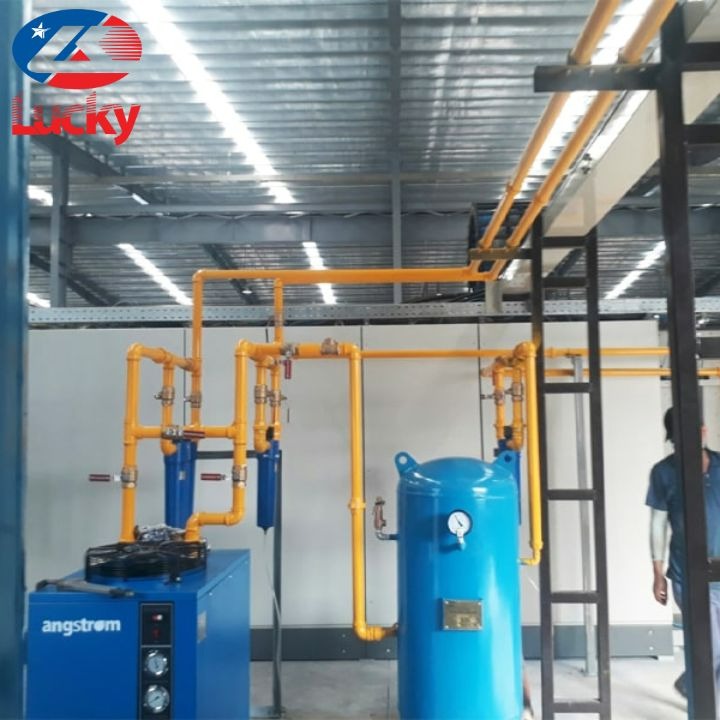

Bước 3: lắp đặt đường ống dẫn khí

• Dựa theo bản vẽ thiết kế đã có sẵn bạn tiến hành lắp đặt đường ống dẫn khí.
• Tại các vị trí kết nối có thể gắn bằng cách hàn chặt hoặc sử dụng các cút nốt.

Bước 4: kiểm tra sau lắp đặt

• Kiểm tra độ khít của đường ống dẫn khí.
• Test khí đi qua đường ống để kiểm tra về độ rò rỉ khí nén, nếu các vị trí nối ống bị rò rỉ quá 1% tổng lượng khí nén cần được khắc phục ngay.

Lưu ý khi thiết kế đường ống khí nén

Đường ống khí nén được thiết kế khoa học để đảm bảo lưu lượng khí nén đầu ra, hạn chế giảm áp thì trong quá trình thiết kế cũng như lắp đặt đường ống khí nén cần chú ý:

• Hạn chế tối đa các góc vuông để khí nén lưu thông nhanh, hạn chế làm giảm áp lưc khí nén đầu ra.
• Chọn đường ống khí nén có chất liệu phù hợp với khí nén đầu ra để đảm bảo đường ống dẫn khí không bị biến dạng, duy trì độ bền, hạn chế nứt vỡ đường ống dẫn khí.
• Không phân nhánh quá nhiều đường khí nén đầu ra, vì nhiều nhánh khí nén đầu ra đồng nghĩa với việc khí nén bị phân chia theo nhiều hướng, giảm tốc độ khí đầu ra hơn.
• Các vị trí kết nối đường ống cần hàn chặt, kỹ lưỡng, thợ kỹ thuật có tay nghề cao để đảm bảo mối hàn chắc chắn, hạn chế rò rỉ khí nén trong quá trình vận hành.

Thi công lắp đặt đường ống khí nén cần được nghiên cứu kỹ lưỡng, phân chia phù hợp để đảm bảo khí nén khỏe, thiết bị hoạt động ổn định. Điện máy Lucky với gần 10 năm có mặt trên thị trường, cung cấp và lắp đặt thiết bị hệ thống khí trên Toàn Quốc đảm bảo chuẩn kỹ thuật.

Mọi thông tin chi tiết cần được hỗ trợ bạn có thể liên hệ trực tiếp theo số hotline để được tư vấn và hỗ trợ trực tiếp 24/7!
