Cấu tạo máy nén khí công nghiệp, ứng dụng khí nén A-Z

Cấu tạo máy nén khí công nghiệp không quá phức tạp nhưng đòi hỏi người dùng cần nắm rõ để vận hành máy đúng kỹ thuật, máy hoạt động ổn định, độ bền cao và tối ưu chi phí trong quá trình sửa chữa. Cụ thể các bộ phận chính của máy gồm:

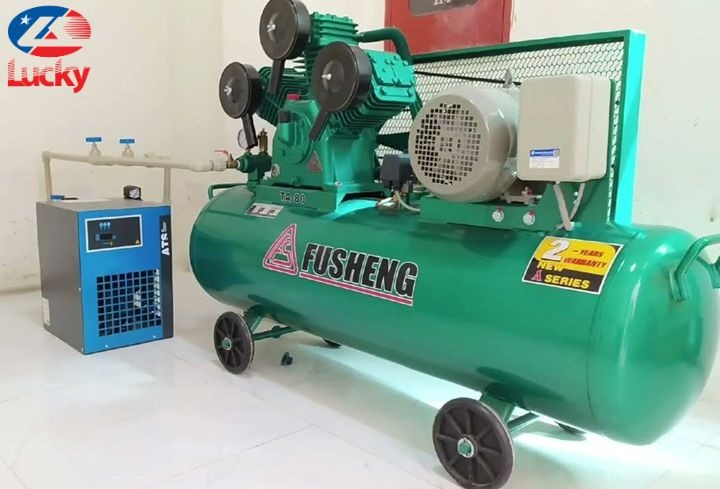

Cấu tạo máy nén khí công nghiệp

Máy nén khí công nghiệp thường được đặt tại 1 vị trí cố định và thiết kế đường hơi cung cấp cho các thiết bị sử dụng đầu ra. Tuy nhiên máy cũng có thể linh hoạt di chuyển vì được trang bị bánh xe, dễ dàng thiết kế không gian lắp đặt máy.

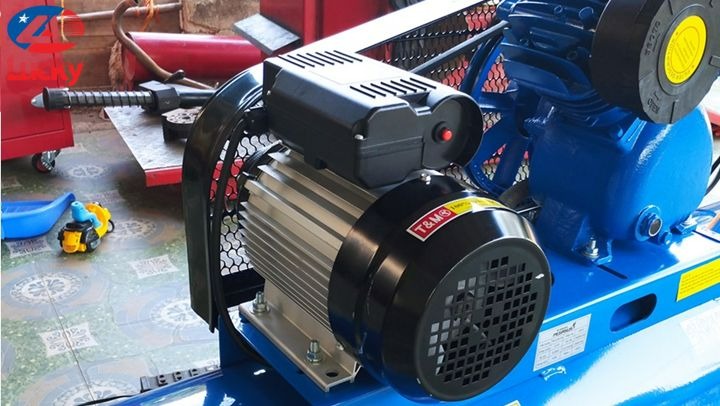

Mô tơ máy nén khí công nghiệp

Mô tơ là 1 trong 3 bộ phận quan trọng nhất của máy nén khí, cung cấp động lực để làm chuyển động piston trong đầu nén. Mô tơ máy nén khí có 2 loại:

• Mô tơ điện: có loại điện 220V hoặc 380V, mô tơ dây đồng hoặc mô tơ dây nhôm, trong đó mô tơ dây đồng độ bền cao hơn nên được sử dụng phổ biến hơn mô tơ dây nhôm.
• Đầu nổ chạy xăng/dầu: không phụ thuộc vào nguồn điện nên độ linh động cao, thường được sử dụng trong các khu khai thác, dịch vụ sửa chữa lưu động.

Mô tơ máy thường được trang bị quạt gió giúp tản nhiệt mô tơ nhanh chóng, tránh tình trạng quá tải nhiệt. Trục mô tơ được làm bằng hợp kim chắc chắn có khả năng chịu tác động lực lớn giúp chuyển động lực tư mô tơ tới đầu nén. Vỏ mô tơ được làm bằng hợp kim phủ sơn tĩnh điện bảo vệ lõi dây bên trong.

Dải công suất mô tơ giao động từ 3 – 15hp, trong đó:

• Công suất từ 3 – 5.5hp thường sử dụng trong xưởng mộc, tiệm sửa cơ bản.
• Công suất từ 7 – 10hp: gara chăm sóc ô tô, xưởng cơ khí quy mô vừa, xưởng may mặc,…
• Công suất trên 10hp: gara chăm sóc ô tô chuyên nghiệp, xưởng in ấn, các khu khai thác khoáng sản,…

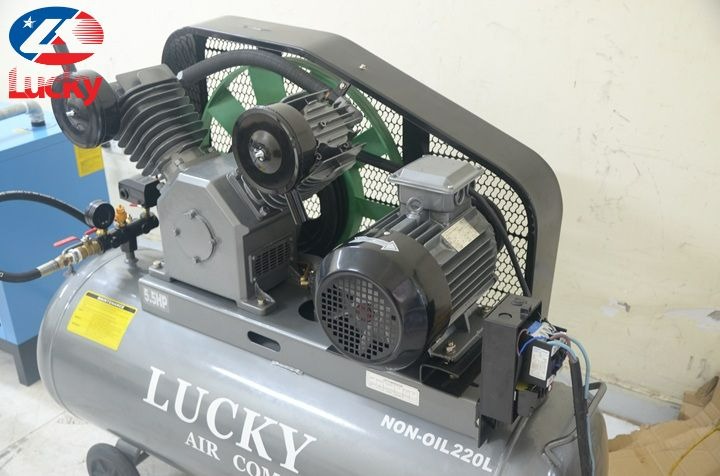

Đầu nén khí

Đầu máy nén khí nhận động lực từ đầu bơm để tiến hành hút không khí từ bên ngoài và tiến hành nén khí, tăng áp lực cho khí nén đầu ra. Đầu nén máy nén khí công nghiệp thường có từ 2 – 3 piston. Cấu tạo đầu nén gồm các bộ phận:

• Xi lanh: là nơi chứa các piston, tạo không gian cho piston di chuyển lên – xuống để tạp áp lực khí đầu ra.
• Buồng dầu: chứa dầu thủy lực cung cấp cho khoang nén bôi trơn piston, hạn chế ma sát trong quá trình vận hành.
• Vỏ đầu nén: được làm bằng hợp kim cao cấp có khả năng chịu áp lực lên tới 12bar, phủ sơn tĩnh điện chống gỉ.

Đầu máy nén khí công nghiệp được chia thành 2 loại:

• Đầu nén khí 1 cấp: áp lực từ 8 – 10bar, đầu nén tiến hành nén khí 1 lần nên tốc độ nạp khí nhanh. Các piston có kích thước bằng nhau.
• Đầu nén khí 2 cấp: áp lực khí đầu ra từ 10 – 12.5bar, máy tiến hành nén khí 2 lần trước khi đưa xuống bình chứa. Các piston có kích thước khác nhau, đầu nén được trang bị thêm ống tản nhiệt giúp giảm nhiệt đầu nén nhanh chóng.

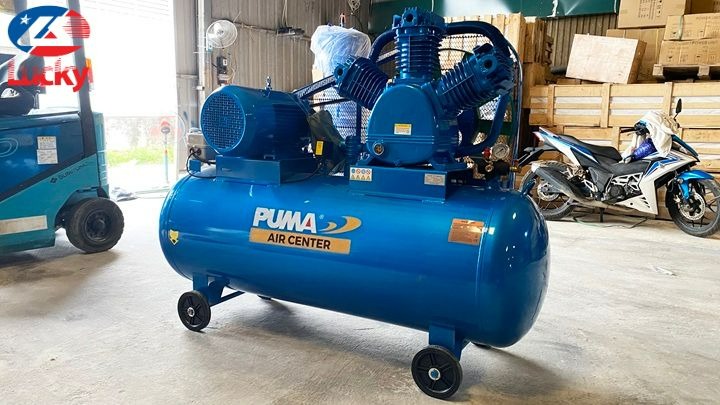

Bình chứa khí nén

Nhắc đến cấu tạo máy nén khí công nghiệp nhất định không thể bỏ qua bình chứa khí nén, đây là nơi chứa và duy trì áp suất khí nén sau khi được nén từ đầu nén khí. Bình được làm từ thép tấm chuyên dụng, phủ sơn tĩnh điện giúp hạn chế han gỉ.

Bình chứa có dung tích từ 70 – 500 lít, có trang bị tay kéo giúp thuận tiện trong quá trình di chuyển máy. Đáy bình chứa được trang bị van xả đáy giúp loại bỏ nước thừa trong quá trình nén khí vừa tăng chất lượng khí nén đầu ra vừa hạn chế han gỉ bình chứa khí.

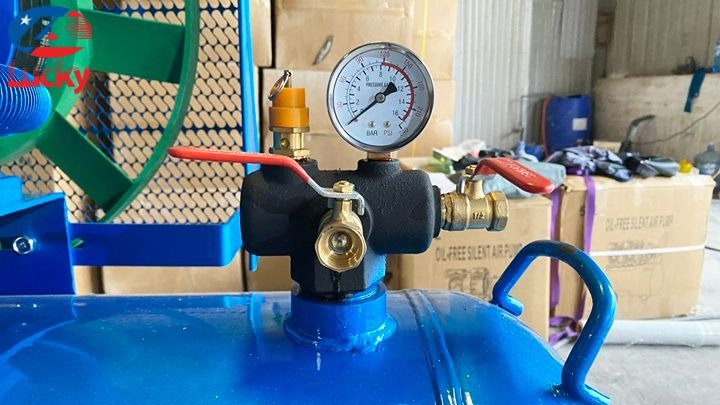

Các phụ kiện đi kèm với máy

Ngoài 3 bộ phận chính trên, cấu tạo máy nén khí công nghiệp gồm các phụ kiện đi kèm như:

Nguyên lý làm việc máy nén khí công nghiệp

Máy nén khí công nghiệp hoạt động dựa trên nguyên lý biến đổi động năng từ mô tơ thành áp lực khí nén đầu ra mạnh để vệ sinh bề mặt, bơm hơi, bắn đinh ghim,… Cụ thể cách thức máy hoạt động gồm 3 giai đoạn:

Giai đoạn 1: hút khí

• Không khí từ bên ngoài được hút vào đi qua lọc gió được loại bỏ 1 phần bụi bẩn có trong khí nén.
• Van hút mở, piston di chuyển lên trên để hút không khí đi vào buồng nén.
• Lúc này van xả đóng để khí nén không bị rỉ ra ngoài.

Giai đoạn 2: nén khí

• Sau khi hút khí van hút đóng.
• Piston di chuyển xuống dưới khiến diện tích giảm, tăng áp suất không khí.

Giai đoạn 3: xả khí

• Khi khí nén đủ áp suất, van xả mở.
• Khi nén được chuyển xuống bình chứa khí, sau đó van xả đóng.

Máy tiếp tục làm việc như vậy cho đến khi kết thúc quá trình nén khí. Với máy nén khí 2 cấp, tại giai đoạn nén khí máy sẽ tiến hành nén khí 2 lần để áp lực khí nén có thể đạt tới 12.5bar rồi sau đó được chuyển xuống bình chứa khí.

Chủ đề liên quan:

• Máy nén khí công nghiệp đã qua sử dụng
• Bảo trì máy nén khí công nghiệp có khó không?

Ứng dụng của khí nén trong công nghiệp

Máy nén khí nén khí công nghiệp có khả năng cung cấp khí nén lớn nên có khả năng ứng dụng đa dạng trong các công việc khác nhau, giúp máy móc hoạt động ổn định, hiệu suất.

Cụ thể ứng dụng của khí nén trong hoạt động công nghiệp cụ thể hóa trong các lĩnh vực như:

Cấu tạo máy nén khí công nghiệp không quá phức tạp nhưng trong quá trình vận hành cần nắm rõ để biết cách sử dụng máy chuẩn kỹ thuật, duy trì độ bền của máy. Ngoài ra trong quá trình sử dụng để máy vận hành ổn định bạn cần thường xuyên theo dõi, bảo dưỡng như thay dầu, thay các gioăng phớt, vệ sinh quạt gió,… để máy có điều kiện làm việc tốt nhất.

Tại kho Điện máy Lucky cung cấp đầy đủ các loại linh – phụ kiện máy nén khí công nghiệp chính hãng 100% giúp bạn thuận tiện trong quá trình bảo dưỡng và sửa chữa. Mọi thông tin chi tiết cần được hỗ trợ bạn có thể liên hệ trực tiếp theo số hotline để được tư vấn 24/7!
