Bạn đang muốn thiết kế hệ thống khí nén 10HP (7.5kW), 20HP (15kW),… nhưng chưa biết bắt đầu từ đâu? Chọn thiết bị nào, bố trí ra sao để đảm bảo đủ áp và vận hành ổn định? Bài viết này, Điện máy Lucky sẽ hướng dẫn bạn cách thiết kế hệ thống nén khí chuẩn kỹ thuật và tối ưu chi phí.

thiet-ke-he-thong-khi-nen-1 — Tư vấn thiết kế hệ thống khí nén công nghiệp tối ưu, đạt tiêu chuẩn

Tổng quan sơ đồ hệ thống khí nén trục vít

Một hệ thống khí nén hoàn chỉnh cần có sự kết hợp đồng bộ của nhiều thiết bị. Đó là máy nén khí trục vít, bình chứa khí, máy sấy khí, bộ lọc khí, cốc xả tự động (nếu có), đường ống dẫn khí.

Các thành phần chính của hệ thống khí nén

Sự phối hợp nhịp nhàng giữa các thiết bị giúp tạo ra nguồn khí ổn định ở mức 8 bar, 12 bar,… đồng thời đảm bảo độ sạch và độ khô đạt tiêu chuẩn. Bảng dưới đây sẽ giúp bạn hiểu rõ chức năng của từng thiết bị trong hệ thống.

Thành phần	Chức năng chính
Máy nén khí trục vít	Hút không khí vào buồng nén, giảm thể tích và tăng áp suất nhờ cơ chế hai trục vít quay ngược chiều. Công suất máy nén trục vít phổ biến là từ 10HP (7.5kW) tới 175HP (132kW). Lưu lượng từ 0.8 m3/phút tới trên 23 m3/phút. Máy chạy điện 220V hoặc 380V, kiểu biến tần hoặc không biến tần. Áp suất khí nén đầu ra 8 bar hoặc 12 bar.
Bình chứa khí nén	Lưu trữ khí, giúp ổn định áp suất và nhiệt độ khí nén. Dung tích bình chứa khí: 500L, 1000L, 1500L,… Áp suất làm việc của bình chứa: 10 bar, 12 bar,…
Máy sấy khí nén	Kiểu sấy lạnh hoặc sấy hấp thụ, có nhiệm vụ loại bỏ hơi nước, hơi dầu, giúp khí đạt độ khô 95 – 99%. Lưu lượng sấy khí 1.5 m3/phút -> 55 m3/phút.
Bộ lọc khí nén	Loại bỏ bụi bẩn và tạp chất còn lại trong khí nén. Gồm 3 lọc: Thô, tinh, siêu tinh Lưu lượng lọc: 1.5 m3/phút -> 150 m3/phút.
Cốc xả nước tự động	Tự động xả nước ngưng tụ trong hệ thống nén khí. Dạng cầu hoặc dáng dài.
Đường ống dẫn khí	Dẫn khí từ nguồn đến điểm sử dụng là các máy cnc, súng xì bụi, cầu nâng rửa xe 1 trụ,…

thiet-ke-he-thong-khi-nen-2 — Máy nén khí trục vít – thiết bị hút và nén không khí tới áp suất cao

Luồng vận hành của hệ thống khí nén

Thiết kế hệ thống khí nén cần đảm bảo dòng khí được tạo ra đi theo 1 chu trình hoàn chỉnh, từ hút khí đến cấp khí sử dụng. Cụ thể:

Giai đoạn hút không khí

Mô tơ được cấp điện (220V hoặc 380V) làm quay đầu nén. Hai trục vít quay ngược chiều tạo vùng áp suất thấp, hút không khí từ môi trường đi qua lọc gió và đưa vào buồng nén.

Giai đoạn nén khí

Không khí bị giữ giữa các rãnh trục vít. Khi trục vít quay, thể tích khoang chứa giảm dần → áp suất khí tăng liên tục đến mức tiêu chuẩn (8 bar, 12 bar,…).

Giai đoạn lưu trữ khí

Khí nén sau khi tạo ra có nhiệt độ cao và áp suất chưa ổn định. Bình chứa khí dung tích 600L, 1000L, 1500L,… giúp giảm xung áp, hạ nhiệt sơ bộ, và dự trữ khí để tránh thiếu hụt khi dùng liên tục.

Giai đoạn tách nước (sấy khí)

Khí nén được làm khô theo 2 nguyên lý chính:

Sấy lạnh: Hạ nhiệt xuống điểm sương (2 – 10°C) → hơi nước ngưng tụ và bị tách ra khỏi khí nén áp suất cao 8 bar, 12 bar,…
Sấy hấp thụ: Dùng hạt hút ẩm như Activated Alumina (Al₂O₃), Silica Gel (SiO₂) để hấp thụ hơi nước trong khí nén → giúp đạt độ khô sâu (điểm sương có thể xuống -20°C đến -40°C).

Máy sấy khí kiểu làm lạnh dùng để làm khô khí nén 90 – 95%

Giai đoạn lọc sạch khí nén

Khí tiếp tục đi qua các cấp lọc: Lọc thô, lọc tinh và lọc siêu tinh với độ tinh lọc thấp nhất là 0.1 micromet, giúp khí đầu ra độ sạch cao.

Giai đoạn phân phối khí nén

Khí nén sạch, đạt chuẩn về áp suất được dẫn qua hệ thống đường ống đến các khu vực sử dụng. Thiết kế đường ống (đường kính, chiều dài, co nối) ảnh hưởng trực tiếp đến tổn hao áp suất.

Giai đoạn cấp tới điểm dùng

Khí nén được cấp cho thiết bị như súng bơm lốp, súng xì khô, súng phun cát, máy CNC, máy bơm mỡ,… đảm bảo vận hành ổn định và đúng yêu cầu.

Hai sơ đồ thiết kế hệ thống khí nén phổ biến

Trong quá trình tư vấn thiết kế hệ thống nén khí có 2 kiểu hệ thống được khách hàng lựa chọn nhiều nhất. Cụ thể:

Tiêu chí	Hệ thống 1 (đầy đủ 3 lọc)	Hệ thống 2 (có 1 lọc)
Sơ đồ	Máy nén → Bình chứa → Lọc thô → Máy sấy → Lọc tinh → Lọc siêu tinh → Thiết bị sử dụng khí nén	Máy nén → Bình chứa → Lọc thô → Máy sấy → Thiết bị sử dụng khí nén
Chất lượng khí đầu ra	Nhiều cấp lọc → khí sạch, loại bỏ 95 – 99% bụi bẩn.	Xử lý cơ bản → độ sạch đạt khoảng 90%.
Ảnh hưởng đến thiết bị	Giúp máy móc bền hơn, giảm hao mòn, hạn chế hỏng hóc	Thiết bị có thể bị gỉ sét, hiệu suất kém do cặn bẩn.
Hiệu quả vận hành	Hoạt động ổn định, ít lỗi, tăng tuổi thọ hệ thống	Dễ phát sinh lỗi nhỏ khi sử dụng lâu dài
Ứng dụng phù hợp	Xưởng sản xuất, thực phẩm, y tế, điện tử, CNC,…	Gara ô tô, xưởng cơ khí nhỏ, xưởng gỗ pallet,…
Chi phí đầu tư	Cao hơn	Thấp hơn

thiet-ke-he-thong-khi-nen-5 — Hệ thống nén khí đầy đủ 3 cốc lọc: Thô – Tinh và Siêu tinh

Tư vấn lựa chọn thiết kế hệ thống khí nén

Từ bảng so sánh trên có thể thấy, lựa chọn sơ đồ thiết kế hệ thống nén khí phụ thuộc vào nhiều yếu tố.

Chọn hệ thống 1 (đầy đủ lọc) khi:

Có ngân sách đầu tư tốt, hướng tới vận hành lâu dài
Yêu cầu khí nén sạch cao, hạn chế dầu, nước, bụi
Hệ thống chạy liên tục, tải lớn, cần độ ổn định cao
Sử dụng cho máy CNC, dây chuyền sản xuất, thực phẩm, điện tử,…

Chọn hệ thống 2 (cơ bản) khi:

Ngân sách đầu tư hạn chế
Nhu cầu sử dụng khí không liên tục, tải thấp
Không yêu cầu cao về độ sạch khí nén áp suất 8, 12 bar
Phù hợp với gara ô tô, xưởng cơ khí, xưởng mộc,…

Tuy nhiên, chi phí đầu tư bộ lọc khí nén (3 sản phẩm) không quá cao và thường có nhiều ưu đãi khi lắp trọn bộ. Vì vậy, đa số nhà xưởng thường lựa chọn hệ thống 1 (đầy đủ thiết bị).

thiet-ke-he-thong-khi-nen-6 — Lắp đặt đầy đủ 3 cốc lọc giúp khí nén có độ sạch cao hơn

Thiết bị sử dụng cuối (dùng khí nén) là gì?

Thiết bị sử dụng cuối là các máy móc, dụng cụ trực tiếp tiêu thụ khí nén áp suất cao 8 bar, 12 bar, 16 bar,… để vận hành. Thiết bị này quyết định trực tiếp đến áp suất, lưu lượng và độ sạch khí nén cần dùng.

Nói 1 cách dễ hiểu thì: chủ xưởng sản xuất dùng thiết bị gì – số lượng bao nhiêu – yêu cầu áp bao nhiêu → người bán sẽ dựa vào đó để tư vấn thiết kế hệ thống khí nén phù hợp.

Cụ thể, thiết bị sử dụng khí nén trong các đơn vị sản xuất, sửa chữa,… là:

Mô hình xưởng / nhà máy	Thiết bị sử dụng khí nén
Gara ô tô	Súng siết bulong, súng bơm lốp, súng xì khô, súng phun sơn, máy ra vào lốp, máy bơm mỡ, máy hút dầu, cầu nâng 1 trụ chữ H, chữ I âm nền, dương nền, bình bọt tuyết.
Xưởng may mặc	Máy may công nghiệp dùng khí, máy cắt vải, máy ép nhiệt, máy là hơi.
Xưởng sản xuất vải bạt	Máy dập, máy ép nhiệt, máy cắt, máy in bạt, máy cuộn vải tự động.
Xưởng làm gốm sứ	Máy ép khuôn, máy phun men, súng xì làm sạch, máy phun sơn.
Xưởng sản xuất gỗ pallet	Súng bắn đinh, máy ép gỗ, máy phun sơn, máy chà nhám khí nén, súng xì vệ sinh.
Xưởng sản xuất lông mi	Máy gắp tự động, máy thổi bụi, máy chiết keo.
Xưởng đóng bao bì	Máy đóng gói, máy hút chân không, máy chiết rót, máy thổi khí làm sạch, máy dán miệng túi.
Xưởng sản xuất sắt thép, nhôm	Máy cắt CNC, máy dập, máy ép, máy mài khí nén, súng xì làm sạch.
Xưởng sản xuất đồ gia dụng	Máy ép khuôn, máy lắp ráp tự động, máy phun sơn, máy đóng gói, hệ thống gắp – đặt sản phẩm tự động.
Xưởng làm lốp xe ô tô	Máy ép lốp, máy ra vào lốp, máy cân bằng lốp, súng bơm lốp.
Xưởng chế biến cao su	Máy ép, máy trộn, máy cán, máy cắt cao su.
Xưởng sản xuất bao bì, thùng giấy	Máy in, máy cắt, máy dập, máy đóng ghim, máy thổi bụi, máy gấp thùng tự động.
Nhà máy xử lý rác thải, nước thải	Van điều khiển khí nén, máy thổi khí, hệ thống sục khí, bộ truyền động khí, thiết bị điều khiển tự động.

thiet-ke-he-thong-khi-nen — Cầu nâng 1 trụ chữ h tại gara ô tô cần khí áp suất 12 bar để hoạt động

Các nhóm thiết bị sử dụng cuối thường gặp

Mỗi thiết bị sẽ có yêu cầu khác nhau về áp suất (ví dụ 6 – 8 bar, 8 – 12 bar), lưu lượng khí và độ sạch. Trong hoạt động sản xuất, sửa chữa, xây dựng,… các loại máy móc, dụng cụ sau đây cần khí nén để hoạt động:

Dụng cụ cầm tay: Súng siết bulong, súng bắn đinh, súng bơm lốp, súng xì khô, súng phun sơn, máy mài khí nén,…
Truyền động khí nén: Xi lanh khí nén, van điện từ, bộ truyền động, bộ kẹp khí nén, cơ cấu gắp,…
Gara / xưởng dịch vụ: Máy ra vào lốp, máy bơm mỡ, máy hút dầu, máy cân bằng lốp, máy bơm khí nitơ, cầu nâng 1 trụ, bình bọt tuyết,…
Dây chuyền sản xuất: Máy CNC, máy ép khuôn, máy in ấn, máy trộn, máy đóng gói, máy chiết rót, máy dập,…
Thiết bị công nghệ cao: Máy sản xuất linh kiện điện tử, máy đóng gói thực phẩm, máy thổi chai PET, hệ thống y tế,…

Vì sao phải thiết kế hệ thống khí nén theo thiết bị dùng khí?

Thiết kế hệ thống nén khí cần bắt đầu từ thiết bị sử dụng cuối vì đây là yếu tố quyết định toàn bộ cấu hình hệ thống.

Quyết định tổng tải: Tổng lưu lượng phải tính từ nhu cầu thực tế của các thiết bị (có xét dùng đồng thời), không phải từ máy nén.
Quyết định áp suất: Phải xác định áp tại điểm dùng trước → bù thêm tổn hao đường ống để chọn áp máy nén trục vít phù hợp.
Quyết định độ sạch khí: Mỗi máy móc sản xuất yêu cầu mức khí khác nhau → từ đó chọn máy nén khí áp 8 bar hay 12 bar.
Quyết định cấu hình hệ thống: Có thể cần thêm bình chứa phụ, tăng cấp lọc nếu thiết bị sử dụng khí nén nhạy với bụi bẩn.

thiet-ke-he-thong-khi-nen-7 — Hiểu rõ nhà xưởng có những thiết bị gì sẽ chọn được hệ thống nén phù hợp

Thiết kế phòng lắp đặt hệ thống khí nén công nghiệp

Phòng đặt hệ thống khí nén đóng vai trò quan trọng, cần đáp ứng các tiêu chuẩn về không gian, thông gió, khoảng cách lắp đặt,…

Yêu cầu chung khi chọn vị trí đặt máy nén khí

Mục tiêu cốt lõi của phòng máy là giúp hệ thống nén: chạy ổn định – dễ bảo trì – đảm bảo khí nén khô, sạch để vận hành máy móc. Thiết kế hệ thống khí nén đạt chuẩn cần đáp ứng các tiêu chí kỹ thuật sau:

Khoảng cách từ máy đến tường tối thiểu 0.5 – 1m để đảm bảo lưu thông gió và thao tác bảo dưỡng.
Không gian phía trước máy cần để trống 1 – 2m nhằm thuận tiện kiểm tra, sửa chữa máy định kỳ.
Phòng phải thoáng khí, ít bụi, tránh đặt gần khu vực sản xuất nhiều tạp chất (gỗ, xi măng, hóa chất…).
Có hệ thống quạt thông gió hoặc cửa sổ để giảm nhiệt độ phòng.

Thiết kế phòng với hệ thống khí nén 10HP – 75HP

Với các hệ thống khí nén từ 10HP (7.5kW) đến 75HP (55kW), yêu cầu phòng máy không cần quá lớn, nhưng vẫn cần đảm bảo đủ diện tích cho toàn bộ thiết bị đi kèm như: bình tích, máy sấy khí, bộ lọc,…

Ví dụ thực tế:

Máy nén khí trục vít Lucky 10HP (7.5kW) áp 8 bar 380V có kích thước khoảng 90 x 55 x 80 cm.
Khi thiết kế hệ thống khí nén, diện tích phòng đặt hệ thống nén khí tối ưu cần có chiều dài 5m x rộng 7m.

Lý do: ngoài máy nén còn có thêm các thiết bị xử lý khí và cần khoảng trống thao tác, không thể chỉ tính riêng kích thước máy nén khí.

thiet-ke-he-thong-khi-nen-9 — Vị trí lắp đặt hệ thống khí nén 10HP (7.5kW) biến tần trong xưởng in

Thiết kế phòng với hệ thống khí nén 100HP – 175HP trở lên

Với các hệ thống từ 100HP (75kW) đến trên 175HP (132kW), yêu cầu thiết kế phòng máy tiêu chuẩn cao hơn do:

Công suất lớn → tỏa nhiệt nhiều
Lưu lượng khí cao → yêu cầu xử lý khí phức tạp
Kích thước máy lớn → cần không gian lắp đặt riêng biệt

Ví dụ cụ thể: Máy nén khí trục vít 175HP (132kW) 8 bar có kích thước khoảng 230 x 147 x 184 cm. Khi triển khai thiết kế hệ thống khí nén cần:

Bố trí phòng máy riêng biệt, tách khỏi khu sản xuất
Chia rõ các khu vực: máy nén – bình tích – máy sấy – lọc khí
Đảm bảo nền móng chắc chắn, không bị sụt lún

Thiết kế đường ống dẫn khí nén trong hệ thống nén

Hệ thống đường ống dẫn khí cần được tính toán kỹ lưỡng nhằm hạn chế tổn thất áp suất và lưu lượng khí nén.

Đặc điểm thiết kế đường ống dẫn khí

Trong thực tế lắp đặt, đường ống khí nén thường được bố trí hợp lý về độ cao, hướng đi và cấu trúc tuyến ống.

Đường ống chính thường lắp cách mặt đất khoảng 30 – 50cm.
Đi dọc theo tường, có giá đỡ cố định chắc chắn.
Không đặt sát nền hoàn toàn để tránh ẩm, đọng nước và han gỉ.
Ưu tiên đi đường ống thẳng, ngắn, ít co nối để tránh tụt áp.
Nếu cần đổi hướng dòng khí nén, nên dùng co cong.
Đường ống cần có độ dốc nhẹ 1 – 2%.
Bố trí van xả nước tại điểm thấp nhất, các nhánh cấp khí nên lấy từ phía trên của ống chính.

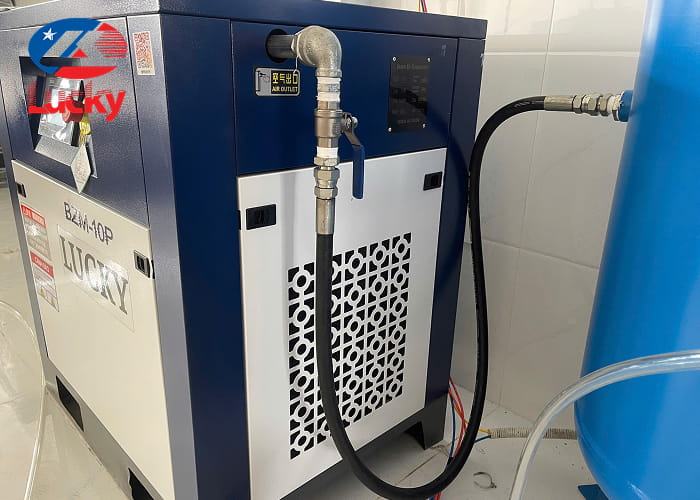

thiet-ke-he-thong-khi-nen-10 — Hình ảnh đường ống dẫn khí từ máy nén trục vít tới bình chứa khí

Kích thước ống dẫn khí sử dụng phổ biến

Hệ thống khí nén do Điện máy Lucky lắp đặt thường sử dụng ống hàn nhiệt có kích thước DN15 để đi quanh xưởng, dẫn khí từ hệ thống nén tới các thiết bị sử dụng. Kích thước ống nên chọn theo đầu ra của máy nén khí hoặc nhỏ hơn khoảng 1–2 cấp, đảm bảo vừa đủ lưu lượng mà vẫn tối ưu chi phí.

Ký hiệu DN15 tương ứng đường kính khoảng 15mm.
Chịu áp tốt, phù hợp hệ thống khí nén quy mô nhỏ – vừa
Bề mặt trong trơn → giảm ma sát, hạn chế tụt áp
Không bị gỉ sét như ống kim loại → đảm bảo chất lượng khí nén

Tuy nhiên, với hệ thống công suất lớn hoặc đường ống dài, cần tăng lên các kích thước lớn (DN20, DN25, DN32,…) để tránh sụt áp.

Các lỗi đường ống khiến hệ thống khí nén tụt áp

Thiết kế hệ thống khí nén và lắp đặt hoàn thiện xong thấy hiện tượng bị tụt áp, yếu hơi ở cuối dây chuyền. Nguyên nhân có thể do lỗi đường ống dẫn khí.

Ống quá nhỏ: khí bị “nghẽn” nên càng về cuối càng yếu.
Tuyến ống quá dài: khoảng cách xa khiến áp suất suy giảm dần.
Nhiều co nối, gấp khúc: làm tăng cản trở dòng khí, gây sụt áp.
Không xử lý nước ngưng: ảnh hưởng chất lượng khí, đồng thời làm giảm hiệu quả truyền dẫn.

Bình chứa khí nén trong hệ thống nén khí

Bình chứa khí nén có vai trò lưu trữ khí, ổn định áp suất – nhiệt độ và hỗ trợ tách nước. Nhờ đó, khí nén đầu ra sạch và ổn định hơn.

Vị trí đặt bình chứa khí nén

Bình chứa khí nén được bố trí ngay sau máy nén khí trục vít và trước bộ lọc thô để tối ưu hiệu quả toàn hệ thống.

Ngay khi khí nén áp cao đi ra khỏi máy nén trục vít, dòng khí sẽ theo đường ống và đi vào bình chứa.
Khoảng cách và vị trí đặt bình cần linh hoạt theo thực tế, nhưng càng gần máy nén khí trục vít càng tốt để giảm tổn thất áp.

thiet-ke-he-thong-khi-nen-11 — Bình chứa khí đặt nối tiếp sau máy nén khí trục vít

Khi nào cần thêm bình chứa khí nén phụ

Khi lưu lượng khí tiêu thụ trong nhà xưởng sản xuất lớn hoặc thay đổi liên tục, lắp thêm bình phụ sẽ giúp tăng khả năng lưu trữ và ổn định áp tại chỗ. Cụ thể, thiết kế hệ thống khí nén nên bổ sung bình phụ khi:

Tốc độ nén và tiêu thụ khí lớn: bình chính không kịp tích trữ.
Nhu cầu dùng khí tăng cao: cần thêm bình số 2, 3 để dự trữ khí.
Muốn giảm tải cho bình chính: chia sẻ dung tích chứa, giúp hệ thống vận hành ổn định hơn.

Lỗi thường gặp khi dùng bình chứa khí nén

Nhiều hệ thống khí nén hoạt động kém ổn định không phải do máy mà do chọn và sử dụng bình chứa chưa đúng cách. Một số lỗi phổ biến khi thiết kế hệ thống khí nén:

Chỉ dùng 1 bình trung tâm: Khi nhu cầu khí lớn hoặc biến động liên tục, một bình không đủ đáp ứng, dễ xảy ra sụt áp và thiếu khí cục bộ.
Chọn sai dung tích bình: Bình quá nhỏ khiến khả năng lưu trữ kém. Có thể ước tính nhanh: dung tích (L) = công suất (HP) × 50. Ví dụ: máy 10HP (7.5kW) nên chọn bình khoảng 500L.
Bình không đủ độ dày, chịu áp kém: Bình có độ dày phổ biến 3mm, 6mm… tương ứng mức chịu áp 8 bar, 10 bar. Nếu hệ thống nén khí 8 bar -> chọn bình chịu áp tối thiểu 10 bar để đảm bảo an toàn.
Không xả nước định kỳ: Nước ngưng tích tụ dưới đáy bình làm giảm dung tích chứa và ảnh hưởng chất lượng khí. Cần xả nước qua van đáy định kỳ 2–3 ngày/lần.

Máy sấy khí trong hệ thống khí nén

Hơi nước trong khí nén là nguyên nhân gây han rỉ đường ống, làm hao mòn thiết bị và ảnh hưởng trực tiếp đến chất lượng sản phẩm. Đó là lý do khi thiết kế hệ thống khí nén cần trang bị máy sấy khí.

2 Loại máy sấy khí nén: làm lạnh & hấp thụ

Hiện nay, hệ thống khí nén có thể sử dụng máy sấy khí làm lạnh hoặc hấp thụ. Mỗi loại có nguyên lý hoạt động và mức độ làm khô khác nhau, phù hợp với từng nhu cầu sử dụng.

Tiêu chí	Máy sấy khí làm lạnh	Máy sấy khí hấp thụ
Nguyên lý	Làm lạnh khí xuống khoảng 3°C để hơi nước ngưng tụ thành dạng lỏng và được tách ra ngoài	Dùng hạt hút ẩm hấp thụ trực tiếp hơi nước trong khí nén
Điểm sương	Điểm sương khoảng 3°C	Điểm sương rất thấp (-20°C đến -40°C hoặc hơn)
Hiệu suất tách nước	Khoảng 95%, đáp ứng tốt nhu cầu sử dụng thông thường	Lên đến 99%, cho khí nén có độ khô rất cao
Chi phí đầu tư	Thấp, dễ tiếp cận	Cao hơn nhiều
Chi phí vận hành	Tiết kiệm điện, ít bảo trì, vận hành đơn giản	Tốn chi phí thay hạt hút ẩm, tiêu hao khí để tái sinh
Cấu tạo – vận hành	Thiết kế đơn giản, dễ lắp đặt và sử dụng	Cấu tạo phức tạp hơn, có chu trình tái sinh vật liệu hút ẩm
Ứng dụng	Xưởng cơ khí, gara ô tô, xưởng may, xưởng mộc,…	Thực phẩm, y tế, dược phẩm, linh kiện điện tử,…

thiet-ke-he-thong-khi-nen-12 — Máy sấy khí kiểu làm lạnh được sử dụng phổ biến

Sai lầm thường gặp khi chọn máy sấy khí nén

Nhiều hệ thống khí nén dù đã trang bị máy sấy khí nhưng vẫn xảy ra tình trạng khí còn ẩm, đọng nước trong đường ống. Nguyên nhân do phạm phải những lỗi sau khi thiết kế hệ thống khí nén nhà xưởng:

Chọn sai công suất máy sấy khí: Không nên chọn bằng đúng lưu lượng máy nén, mà cần có hệ số dự phòng. Thông thường, lưu lượng máy sấy ≈ lưu lượng máy nén x 120%. Ví dụ, máy nén khí trục vít 10HP có lưu lượng 1.1 m3/phút thì nên chọn máy sấy khoảng 1.5 m3/phút. Nếu chọn thấp hơn, máy sấy dễ bị quá tải và không tách ẩm hiệu quả.
Lắp đặt sai vị trí: Máy sấy cần đặt đúng thứ tự trong hệ thống, thường sau bình chứa và có lọc thô phía trước. Nếu lắp sai (thiếu lọc hoặc đặt quá xa nguồn khí), hiệu quả xử lý ẩm sẽ giảm rõ rệt.
Chọn sai loại máy sấy so với nhu cầu: Hiện có 2 dòng chính là sấy lạnh và sấy hấp thụ. Nếu hệ thống yêu cầu khí khô sâu (như thực phẩm, y tế) nhưng lại chọn máy sấy lạnh (chỉ đạt khoảng 95%) thì sẽ không đáp ứng được tiêu chuẩn, ảnh hưởng trực tiếp đến chất lượng khí nén và sản phẩm.

thiet-ke-he-thong-khi-nen-13 — Chọn máy sấy khí tùy theo nhu cầu về độ khô của khí nén

Tiêu chí chọn máy sấy khí nén công nghiệp

Để chọn đúng máy sấy khí khi thiết kế hệ thống khí nén bạn chỉ cần bám theo các tiêu chí thực tế sau:

Chọn theo nhu cầu sử dụng (độ sạch/độ khô): Xác định mức độ khí cần sạch và khô đến đâu. Nếu chỉ dùng cho gara, xưởng cơ khí → chọn sấy lạnh là đủ. Nếu dùng trong thực phẩm, y tế, điện tử → cần sấy hấp thụ để đạt độ khô cao hơn.
Chọn theo lưu lượng khí: Dựa vào lưu lượng thực tế của hệ thống và nên cộng thêm khoảng 20–30% dự phòng để tránh quá tải khi sử dụng cao điểm.
Chọn theo kiểu máy sấy:
- Sấy lạnh: Phù hợp nhu cầu phổ thông, chi phí thấp, dễ vận hành
- Sấy hấp thụ: Dùng khi cần khí cực khô, yêu cầu cao về chất lượng khí
Chọn theo cấu hình hệ thống đi kèm: Nên kết hợp với bình chứa và bộ lọc trước/sau máy sấy để tăng hiệu quả xử lý khí và bảo vệ thiết bị.

Máy sấy khí làm lạnh dùng cho xưởng cơ khí, gara, xưởng in,…

Bộ lọc khí nén dùng trong hệ thống khí nén

Bộ lọc khí nén công nghiệp có nhiệm vụ loại bỏ bụi bẩn, dầu và tạp chất trong khí nén, giúp bảo vệ thiết bị và đảm bảo chất lượng khí đầu ra.

Vai trò của từng cấp lọc khí nén

Thiết kế hệ thống khí nén đạt chuẩn thường có đầy đủ: lọc thô, lọc tinh và lọc siêu tinh, mỗi cấp đảm nhận một nhiệm vụ riêng:

Lọc thô (A00): Có kích thước lọc khoảng 3 micromet, giúp loại bỏ các tạp chất lớn như bụi, rác và cặn bẩn trong khí nén.
Lọc tinh (T00): Lọc các hạt nhỏ hơn, với kích thước khoảng 1 micromet, giúp khí sạch hơn trước khi đi vào thiết bị.
Lọc siêu tinh (C00): Có khả năng lọc rất nhỏ, từ 0.1 micromet, giúp loại bỏ các hạt siêu mịn, hơi dầu và tạp chất còn sót lại.

thiet-ke-he-thong-khi-nen-15 — 3 cốc lọc khí nén: Thô – Tinh và Siêu Tinh

Vị trí lắp đặt lọc trong hệ thống khí nén

Trong thiết kế hệ thống khí nén, bộ lọc thường được lắp theo thứ tự: máy nén khí → bình chứa → lọc thô → máy sấy → lọc tinh → lọc siêu tinh để tối ưu hiệu quả xử lý khí. Cách bố trí lắp đặt lọc như vậy mang lại hiệu quả:

Lọc thô đặt trước máy sấy: Loại bỏ bụi bẩn, nước lỏng và tạp chất lớn ngay từ đầu, giúp giảm tải cho máy sấy và tăng tuổi thọ thiết bị.
Máy sấy đặt ở giữa: Tách hơi ẩm trong khí nén sau khi đã được xử lý sơ bộ, đảm bảo khí đi tiếp đã khô hơn.
Lọc tinh và siêu tinh đặt sau máy sấy: Loại bỏ các hạt bụi siêu nhỏ, hơi dầu còn sót lại, giúp khí đạt độ sạch cao trước khi đến thiết bị sử dụng.

Một trường hợp khác, bộ lọc có thể được bố trí thành cụm liền ngay sau bình chứa khí và trước máy sấy khí. Cách lắp đặt này giúp loại bỏ nhanh nước ngưng, bụi bẩn và tạp chất lớn ngay từ đầu, giảm tải cho máy sấy và nâng cao hiệu quả xử lý khí.

Lỗi thường gặp khi chọn và dùng lọc khí nén

Chọn loại lọc sai và sử dụng không đúng cách dẫn tới hư hỏng lọc, ảnh hưởng chất lượng và hiệu suất nén khí. Do đó, thiết kế hệ thống khí nén cần tránh các lỗi sau:

Thiếu cấp lọc: Chỉ dùng lọc thô khiến khí đầu ra vẫn còn bụi mịn, hơi dầu, độ sạch chỉ đạt mức cơ bản (~90%), không đáp ứng được các thiết bị yêu cầu khí sạch cao.
Chọn sai lưu lượng lọc: Lưu lượng bộ lọc nên tương đương với máy sấy khí và thường lớn hơn lưu lượng máy nén khoảng 20%. Nếu chọn lọc quá nhỏ sẽ gây tụt áp, cản trở dòng khí; nếu chọn quá lớn sẽ gây lãng phí chi phí đầu tư mà không tăng hiệu quả lọc đáng kể.
Không thay lõi lọc định kỳ: Sau thời gian sử dụng, bụi bẩn và dầu tích tụ làm tắc lõi lọc, giảm hiệu quả và có thể gây gỉ sét. Vì vậy cần thay lõi định kỳ theo khuyến cáo, đồng thời nên lắp cốc xả nước tự động để loại bỏ tạp chất tích tụ.
Đặt sai vị trí: Lắp sai thứ tự (ví dụ không có lọc thô trước máy sấy hoặc thiếu lọc tinh sau máy sấy) sẽ làm giảm hiệu quả xử lý khí, thậm chí khiến thiết bị phía sau nhanh hỏng.

thiet-ke-he-thong-khi-nen-16 — Lắp đặt lọc sai vị trí, dùng lọc kém chất lượng,… làm ảnh hưởng tới khí nén

Khi nào cần lọc ngay tại điểm dùng cuối

Trong thực tế, hầu hết khi thiết kế hệ thống khí nén hiện nay đều được thiết kế lắp đủ bộ lọc thô – tinh – siêu tinh ngay trước điểm dùng cuối. Điều này giúp khí nén trước khi đưa vào thiết bị đã đạt độ sạch tối ưu, hạn chế tối đa bụi bẩn, hơi dầu và nước còn sót lại.

Việc bố trí lọc ngay trước điểm dùng mang lại nhiều lợi ích:

Đảm bảo chất lượng khí cao nhất: Tránh tình trạng khí bị nhiễm bẩn lại trong quá trình di chuyển qua đường ống.
Bảo vệ thiết bị máy móc sản xuất: Các máy như CNC, in ấn, phun sơn,… yêu cầu khí sạch tuyệt đối để vận hành ổn định.
Giảm rủi ro và chi phí bảo trì: Hạn chế hư hỏng, tắc nghẽn do tạp chất tích tụ, từ đó tối ưu chi phí.

Tiêu chuẩn về khí nén sạch (ISO nếu có)

Khí nén được coi là “sạch” khi đã được loại bỏ phần lớn bụi bẩn, hơi ẩm và dầu, phù hợp với nhu cầu thực tế. Độ sạch của khí được phân loại dựa trên 3 yếu tố chính:

Hạt (bụi rắn): Kích thước và số lượng hạt còn trong khí
Nước (hơi ẩm): Được đo bằng điểm sương (dew point)
Dầu (hơi dầu và dầu lỏng): Hàm lượng dầu còn lại trong khí

Hiện nay, tiêu chuẩn quốc tế được sử dụng nhiều nhất là ISO 8573-1, phân loại chất lượng khí nén theo từng cấp cho cả 3 yếu tố trên. Ví dụ:

ISO Class 1–2: Khí siêu sạch, dùng trong y tế, thực phẩm, điện tử
ISO Class 3–4: Khí sạch trung bình, dùng trong sản xuất công nghiệp
ISO Class 5–7: Khí cơ bản, dùng cho gara, xưởng cơ khí

Vì vậy, khi thiết kế hệ thống khí nén, cần xác định rõ mức độ khí sạch cần dùng (theo hạt – nước – dầu) và lựa chọn tiêu chuẩn ISO tương ứng, nhằm đảm bảo hiệu quả vận hành mà vẫn tối ưu chi phí đầu tư.

Cách hiểu yêu cầu khí sạch theo ứng dụng

Tùy vào từng lĩnh vực, mức độ “khí sạch” sẽ khác nhau. Ví dụ:

Gara ô tô, xe máy: Dùng cho cầu nâng, súng bắn ốc, bơm mỡ, rửa xe… nên chỉ cần độ sạch tương đối (~90–95%).
Cơ khí, bao bì, in ấn: Dùng cho máy CNC, máy cắt, súng bắn đinh ghim, máy in 2D–3D… nên yêu cầu khí sạch mức trung bình (~95%).
Linh kiện điện tử: Cần khí cực khô và sạch (~99%), không có hơi ẩm để tránh gây chập, oxy hóa hoặc lỗi trong quá trình sản xuất linh kiện.
Hóa chất công nghiệp: Yêu cầu khí sạch cao (~98–99%), đặc biệt phải kiểm soát tốt hơi nước và dầu để tránh phản ứng hóa học.
Sản xuất thực phẩm: Cần khí sạch cao (~99–100%), không chứa dầu, nước hay tạp chất vì khí nén có thể tiếp xúc trực tiếp với sản phẩm.
Thiết bị y tế, dược phẩm: Yêu cầu khí siêu sạch (~99–100%), gần như không có dầu, vi khuẩn và độ ẩm rất thấp để đảm bảo an toàn.

Thiết kế hệ thống khí nén theo từng trường hợp cụ thể

Để giúp bạn hình dung rõ hơn cách áp dụng lý thuyết vào thực tế, Điện máy Lucky gợi ý một số trường hợp tiêu biểu khi thiết kế hệ thống nén khí theo từng nhu cầu.

Thiết kế hệ thống khí nén cho gara ô tô

Gara ô tô là mô hình sử dụng khí nén rất đa dạng, từ rửa xe, bảo dưỡng đến sửa chữa chuyên sâu. Thiết kế hệ thống nén khí cho gara cần liệt kê đầy đủ toàn bộ thiết bị sử dụng khí để tránh thiếu tải hoặc chọn sai áp suất.

Nhóm chức năng	Thiết bị sử dụng khí nén	Áp suất yêu cầu
Rửa xe	Cầu nâng 1 trụ, bình bọt tuyết, súng xì khô, súng bơm lốp	8 – 12 bar
Sửa chữa lốp	Máy ra vào lốp, máy cân bằng lốp, thiết bị banh lốp bằng khí nén, máy hỗ trợ nâng lốp xe tải bằng khí nén	6 – 8 bar
Gầm – nâng hạ	Con đội hơi 20 tấn, 30 tấn, 50 tấn	8 – 10 bar
Vệ sinh – làm sạch	Máy bắn đá khô, súng xì khô công suất lớn	6 – 8 bar
Sửa chữa thân vỏ	Máy hàn rút tôn	6 – 8 bar
Bảo dưỡng	Máy hút dầu, máy bơm mỡ 12L – 20L – 40L	6 – 8 bar
Khác	Máy bơm khí nitơ, các thiết bị dùng hơi khác	6 – 8 bar

Từ bảng có thể thấy rằng:

Cầu nâng 1 trụ là thiết bị yêu cầu áp cao nhất (~12 bar)
Các thiết bị còn lại chủ yếu hoạt động ở 6 – 8 bar

thiet-ke-he-thong-khi-nen-17 — Bình phun bọt tuyết dung tích 20L dùng khí nén áp 8 bar

Cấu hình hệ thống khí nén đề xuất:

Quy mô gara	Đặc điểm sử dụng	Cấu hình đề xuất
Gara cơ bản	Rửa xe + sửa chữa nhẹ, ít thiết bị chạy đồng thời	Hệ thống nén khí 10HP – 8 bar
Gara tiêu chuẩn	Có nhiều thiết bị hoạt động cùng lúc	Hệ thống nén khí 10HP – 12 bar
Gara chuyên nghiệp	Có cầu nâng 1 trụ + nhiều máy sửa chữa, tải lớn	Hệ thống nén khí 20HP – 12 bar

Thiết kế hệ thống khí nén cần có đầy đủ thiết bị, do đó, hệ thống hoàn chỉnh cho từng quy mô gara ô tô là:

Hệ thống	Máy nén khí	Bình chứa	Máy sấy khí làm lạnh	Bộ lọc khí 001
Hệ 1 – 10HP (8 bar)	10HP (7.5kW) Lưu lượng 1.1 m3/phút	600L	1.5 m3/phút	1.5 m3/phút
Hệ 2 – 10HP (12 bar)	10HP (7.5kW) Lưu lượng 0.8 m3/phút	600L	1.5 m3/phút	1.5 m3/phút
Hệ 3 – 20HP (12 bar)	20HP (15kW) Lưu lượng 1.72 m3/phút	1000L	2.5 m3/phút	2.5 m3/phút

Thiết kế hệ thống khí nén cho xưởng cơ khí

Xưởng cơ khí sử dụng khí nén chủ yếu cho gia công, cắt gọt và vận hành các thiết bị dùng hơi. Để thiết kế đúng hệ thống, theo Điện máy Lucky, trước tiên cần xác định rõ các thiết bị sử dụng khí và mức áp tương ứng.

Danh sách thiết bị và áp suất sử dụng phổ biến trong xưởng cơ khí:

Nhóm chức năng	Thiết bị	Áp suất yêu cầu
Gia công chính	Máy cắt CNC (plasma, laser) sắt	12 – 16 bar
Gia công vật liệu mềm	Máy cắt nhôm, gỗ, nhựa	8 – 12 bar
Dụng cụ cầm tay	Súng bắn đinh, súng bắn ghim, máy mài khí	6 – 8 bar
Vệ sinh – làm sạch	Súng xì khô, thổi bụi máy	6 – 8 bar
Hỗ trợ sản xuất	Xi lanh khí, thiết bị tự động hóa	6 – 8 bar

Tùy theo quy mô và số lượng máy hoạt động, cấu hình hệ thống khí nén cũng sẽ khác nhau.

thiet-ke-he-thong-khi-nen-18 — Xưởng cơ khí lắp đặt hệ thống nén khí 20HP (15kW)

Phân loại cấu hình theo quy mô xưởng:

Quy mô xưởng	Đặc điểm sử dụng	Cấu hình đề xuất
Xưởng nhỏ	1 máy cnc nhỏ + dụng cụ cơ bản	10HP – 12 bar
Xưởng vừa	2 máy cnc hoạt động luân phiên	20HP – 12 bar
Xưởng lớn	2-3 máy cnc chạy liên tục	≥20HP – 12–16 bar

Để đảm bảo hệ thống hoạt động ổn định, cần lựa chọn đồng bộ các thiết bị xử lý khí, theo nguyên tắc chọn:

Thành phần	Nguyên tắc chọn
Máy nén khí	Chọn theo tổng tải + dự phòng 20–30%
Máy sấy khí	Lưu lượng lớn hơn máy nén ~20%
Bộ lọc khí	Lọc thô + lọc tinh + lọc siêu tinh
Bình chứa	500 – 1000L tùy công suất

→ Mức khí sạch phù hợp cho xưởng cơ khí: ~95%, đảm bảo không có nước và hạn chế bụi mịn để tránh ảnh hưởng đến độ chính xác gia công.

Thiết kế hệ thống khí nén cho xưởng sản xuất cần khí sạch

Đối với các ngành như thực phẩm, đóng gói, dược phẩm…, khí nén không chỉ dùng để vận hành máy mà còn ảnh hưởng trực tiếp đến chất lượng sản phẩm đầu ra. Nếu khí nén còn lẫn dầu, hơi nước hoặc bụi mịn, sản phẩm có thể bị nhiễm bẩn, giảm chất lượng, thậm chí không đạt tiêu chuẩn kiểm định.

Vì vậy, việc xác định đúng thiết bị sử dụng khí và mức độ khí sạch cần thiết là yếu tố bắt buộc ngay từ khâu thiết kế.

Trước tiên, cần liệt kê các thiết bị sử dụng khí trong dây chuyền để hiểu rõ yêu cầu thực tế:

Nhóm chức năng	Thiết bị	Yêu cầu
Đóng gói	Máy đóng gói, máy ép bao bì	Khí sạch, không dầu
Chế biến	Máy trộn, máy chiết rót	Không nước, không tạp chất
Tự động hóa	Xi lanh khí, van điều khiển	Ổn định, sạch
Làm sạch sản phẩm	Thổi khí làm sạch bao bì, linh kiện	Khí rất sạch

Lưu ý quan trọng:

Nhóm làm sạch và đóng gói thường yêu cầu khí sạch cao nhất
Khí tiếp xúc trực tiếp với sản phẩm → bắt buộc không dầu, không nước

thiet-ke-he-thong-khi-nen-19 — Máy nén khí trục vít 100HP (75kW) lắp đặt tại xưởng sản xuất lớn

Tùy theo quy mô sản xuất (số lượng máy, thời gian vận hành), hệ thống khí nén sẽ được thiết kế với công suất và mức xử lý khác nhau.:

Thành phần	Cấu hình đề xuất
Máy nén khí	10 – 50HP (tùy quy mô, số lượng máy)
Bình chứa khí	500 – 5000L tùy công suất
Máy sấy khí	Ưu tiên sấy hấp thụ (độ khô cao)
Bộ lọc	Lọc thô → lọc tinh → lọc siêu tinh

Thiết kế hệ thống nén khí là quá trình tính toán tổng thể từ nhu cầu sử dụng thực tế, tới chọn máy và bố trí lắp đặt. Khi thiết kế đúng ngay từ đầu, hệ thống sẽ vận hành ổn định, hạn chế tụt áp và tiết kiệm chi phí lâu dài.

Nếu bạn chưa rõ nên bắt đầu từ đâu, Điện máy Lucky hỗ trợ tư vấn thiết kế hệ thống khí nén phù hợp cho từng lĩnh vực. Lucky Cam kết cấu hình tối ưu, giá tốt và lắp đặt tận nơi, giúp nhà xưởng yên tâm sử dụng lâu dài.

Bình chọn post

Tác giả

Nguyễn Như Phương

Chào các bạn, tôi là Nguyễn Như Phương. Hiện tôi là Content Writer tại Điện máy Lucky từ năm 2018, chuyên trách các bài viết về máy nén khí, thiết bị rửa xe và thiết bị garage ô tô. Sau 3 năm là kỹ thuật viên sửa chữa, tôi nhận ra khoảng cách giữa thông tin kỹ thuật và nhu cầu thực tế của khách hàng, và đó là lý do tôi chuyển sang viết lách. Mục tiêu của tôi là biến kiến thức chuyên môn và kinh nghiệm thực chiến thành những bài viết dễ hiểu, trực quan, giúp giải đáp thắc mắc và mang lại giá trị thiết thực. Hãy cùng tôi khám phá những thông tin hữu ích về máy móc trên website Điện máy Lucky nhé!

Tất cả bài viết Content Writer
