Lưu lượng m3/phút là gì? Cách chọn máy nén khí trục vít theo thiết bị

Lưu lượng m3/phút là thông số cần ưu tiên khi chọn máy nén khí trục vít, vì nó cho biết máy có cấp đủ khí cho toàn bộ thiết bị trong xưởng hay không. Nhiều người chỉ nhìn 20HP hay 30HP để chọn máy, nhưng cách chọn đúng phải bắt đầu từ nhu cầu khí nén thực tế. Khi tính đúng lưu lượng m3/phút, bạn sẽ hạn chế nguy cơ thiếu khí, tụt áp, máy phải chạy quá tải hoặc đầu tư dư không cần thiết.

Lưu lượng m3/phút là gì và vì sao quan trọng hơn cách gọi công suất HP?

Lưu lượng m3/phút là lượng khí nén mà máy có thể cung cấp trong 1 phút, và đây mới là thông số quyết định máy có đủ khí để vận hành hệ thống hay không. Công suất HP chỉ phản ánh quy mô mô tơ, còn khả năng đáp ứng tải thực tế của hệ thống lại phụ thuộc trực tiếp vào lưu lượng và áp lực làm việc.

Khái niệm lưu lượng m3/phút của máy nén khí trục vít

Lưu lượng m3/phút cho biết trong mỗi phút, máy nén khí trục vít tạo ra được bao nhiêu khí nén để cấp cho thiết bị sử dụng khí. Khi chọn máy, đây là thông số nên kiểm tra trước công suất, vì thiết bị trong xưởng cần khí nén chứ không “dùng HP”.

Nói đơn giản, hệ thống cần bao nhiêu khí thì máy phải cấp đủ bấy nhiêu khí, đồng thời cần có thêm một phần dự phòng. Nếu chọn thiếu lưu lượng, hệ thống dễ bị tụt áp, thiết bị chạy yếu, máy phải tải liên tục và nhanh hao mòn. Ngược lại, nếu chọn dư quá lớn, chi phí đầu tư ban đầu và chi phí điện năng đều tăng không cần thiết.

Vì vậy, trình tự chọn máy đúng là: xác định thiết bị dùng khí → tính tổng lưu lượng tiêu thụ đồng thời → cộng dự phòng → đối chiếu sang dải công suất phù hợp. Sau khi đã có ngưỡng m3/phút cần dùng, bạn mới nên quay về bước chọn máy theo HP hoặc kW.

Vì sao không nên chọn máy nén khí chỉ dựa vào công suất HP?

Không nên chọn máy chỉ dựa vào HP vì công suất mô tơ không phản ánh đầy đủ lượng khí mà hệ thống thực tế cần dùng. Trong tư vấn thực tế, nhiều người thường hỏi nên chọn máy 20HP hay 30HP, nhưng câu hỏi đúng hơn phải là: xưởng đang cần bao nhiêu m3/phút và ở áp lực nào.

HP chỉ là thông số của mô tơ. Trong khi đó, hệ thống khí nén vận hành ổn định hay không lại phụ thuộc vào hai yếu tố chính là lưu lượng khí đầu ra và áp lực làm việc. Một xưởng có nhiều thiết bị dùng khí cùng lúc sẽ quan tâm máy có cấp đủ khí ổn định hay không, chứ không chỉ nhìn nhãn công suất.

• Lưu lượng: lượng khí máy cấp ra trong 1 phút.
• Áp lực: mức áp suất khí nén mà thiết bị yêu cầu, thường là 8 bar, 10 bar, 12 bar hoặc 16 bar.
• Công suất HP/kW: quy mô mô tơ, dùng để phân nhóm model sau khi đã biết nhu cầu khí.

Nếu lưu lượng không đủ, dù máy mang mức HP “nghe có vẻ phù hợp” thì hệ thống vẫn thiếu khí. Đây là nguyên nhân phổ biến khiến nhiều xưởng thay máy nhưng vẫn gặp tình trạng tụt áp hoặc thiết bị hoạt động không ổn định.

Sau khi đã có khoảng lưu lượng cần dùng, bạn có thể đối chiếu nhanh các dòng máy nén khí trục vít để chọn đúng dải công suất phù hợp.

Công thức tính lưu lượng khí nén theo thiết bị

Công thức chọn máy cơ bản là: Tổng lưu lượng cần dùng = Tổng lưu lượng các thiết bị chạy đồng thời × hệ số dự phòng 1.2 đến 1.3.

Trong đó:

• Tổng lưu lượng các thiết bị chạy đồng thời là lượng khí tiêu thụ tại cùng một thời điểm, không phải tổng toàn bộ thiết bị trong xưởng.
• Hệ số dự phòng 1.2 – 1.3 dùng để bù tổn thất đường ống, sai số vận hành, rò rỉ nhỏ và khả năng mở rộng tải.

Ví dụ, nếu tổng nhu cầu khí ở thời điểm cao nhất là 4 m3/phút, bạn không nên chọn máy đúng 4 m3/phút mà nên chọn ngưỡng khoảng 4.8 – 5.2 m3/phút để hệ thống vận hành ổn định hơn.

Bước 1: Liệt kê đúng các thiết bị thực sự dùng khí nén

Bước đầu tiên là xác định chính xác thiết bị nào thực sự dùng khí nén và có khả năng hoạt động cùng lúc. Nhiều trường hợp chọn sai máy vì cộng cả những tải không chạy đồng thời hoặc thậm chí cộng cả thiết bị không dùng khí.

Một số nhóm thiết bị thường gặp gồm:

• Máy CNC, máy cắt, máy dập, máy đóng gói, máy thổi.
• Súng xì khô, súng vệ sinh, ben khí, xi lanh khí nén.
• Thiết bị trong gara như bơm lốp, cầu nâng khí nén, máy ra vào lốp, dụng cụ dùng hơi.
• Dây chuyền thực phẩm, dược phẩm, điện tử hoặc các line cần khí sạch.

Nếu xưởng đang vận hành theo mô hình hệ thống khí nén công nghiệp có bình chứa, máy sấy khí, bộ lọc và đường ống phân phối nhiều nhánh, nên tính theo tải toàn hệ thống thay vì tính rời từng thiết bị.

Bước 2: Xác định lưu lượng tiêu thụ của từng thiết bị

Sau khi liệt kê thiết bị, bước tiếp theo là xác định đúng mức tiêu thụ khí của từng thiết bị. Đây là dữ liệu đầu vào quan trọng để tính tổng tải khí nén.

Nguồn lấy số liệu ưu tiên gồm:

1. Tem kỹ thuật hoặc catalogue của thiết bị.
2. Thông số do nhà sản xuất cung cấp.
3. Dữ liệu vận hành thực tế nếu xưởng đã có hệ thống trước đó.

Nếu chưa có đầy đủ dữ liệu, bạn có thể ước lượng sơ bộ theo nhóm thiết bị để ra khoảng tải ban đầu, sau đó chốt lại bằng tư vấn kỹ thuật trước khi mua máy. Với xưởng chạy liên tục nhiều giờ mỗi ngày, không nên chọn máy theo kiểu ước chừng quá sát tải.

Một lỗi phổ biến là chỉ nhìn số lượng thiết bị mà không kiểm tra chúng có chạy cùng lúc hay không. Thực tế, 5 thiết bị trong xưởng không đồng nghĩa với việc phải cộng đủ lưu lượng của cả 5 nếu quy trình sản xuất không vận hành đồng thời.

Bước 3: Cộng tổng lưu lượng hoạt động đồng thời

Khi đã có mức tiêu thụ của từng thiết bị, bạn cần cộng đúng phần tải chạy đồng thời để ra tổng lưu lượng thực tế của hệ thống.

Bạn có thể lập bảng tính đơn giản như sau:

Ở ví dụ này, nếu cộng thêm khoảng 25% dự phòng, lưu lượng cần chọn sẽ vào khoảng 5.75 m3/phút. Khi đó, người mua không nên chọn máy theo cảm giác mà phải đối chiếu đúng model có lưu lượng thực tế tương ứng.

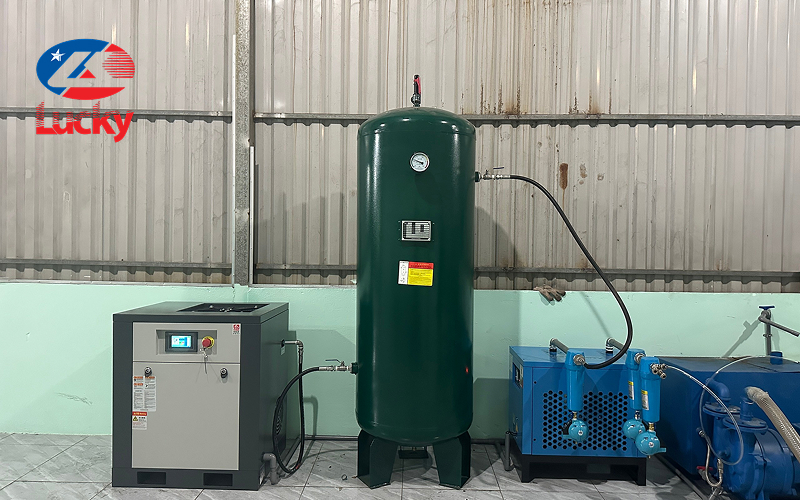

Bước 4: Cộng hệ số dự phòng để tránh thiếu khí và tụt áp

Máy nén khí trục vít không nên chọn đúng bằng mức lưu lượng tính toán, mà cần cộng thêm 20 – 30% dự phòng để hệ thống vận hành ổn định hơn.

Lý do là trong thực tế, bài toán khí nén không chỉ có thiết bị tiêu thụ khí mà còn có nhiều yếu tố làm hao hụt hoặc phát sinh tải:

• Tổn thất trên đường ống.
• Độ dài đường cấp khí và số điểm chia nhánh.
• Rò rỉ nhỏ phát sinh trong quá trình sử dụng.
• Thiết bị tăng thêm khi mở rộng xưởng.
• Nhu cầu chạy dày trong giờ cao điểm.

Vì vậy, hệ số dự phòng 1.2 – 1.3 là mức nên có trong hầu hết các bài toán chọn máy. Nếu hệ thống dài, nhiều nhánh hoặc vận hành liên tục với tải cao, nên nghiêng về mức dự phòng lớn hơn.

Đối chiếu nhanh lưu lượng với các dải công suất phổ biến

Sau khi có tổng lưu lượng cần dùng, bạn mới nên đối chiếu sang các dải công suất phổ biến như 10HP, 20HP, 30HP, 50HP hay 75HP. Công suất lúc này đóng vai trò là mốc tham chiếu để khoanh vùng model phù hợp.

Trong hệ sinh thái sản phẩm hiện tại của Điện Máy Lucky, có thể tham chiếu nhanh như sau:

Bảng trên chỉ nên dùng để đối chiếu nhanh, không thay thế hoàn toàn cho bài toán kỹ thuật chi tiết. Nếu tải khí biến thiên theo ca hoặc mục tiêu là tối ưu điện năng, nên xem thêm dòng máy nén khí trục vít biến tần.

Ví dụ thực tế: xưởng nên chọn 20HP, 30HP hay 50HP?

Việc chọn 20HP, 30HP hay 50HP không nên dựa vào cảm giác, mà phải dựa trên tổng lưu lượng khí sau khi đã cộng dự phòng. Mỗi quy mô xưởng sẽ phù hợp với một dải lưu lượng khác nhau.

Trường hợp 1: Gara chăm sóc ô tô quy mô nhỏ

Gara nhỏ thường phù hợp với dải 10HP – 20HP nếu số điểm dùng khí ít và không chạy tải lớn đồng thời. Tuy nhiên, gara vẫn cần kiểm tra lại số thiết bị dùng khí ở thời điểm cao nhất để tránh chọn thiếu máy.

Trường hợp 2: Xưởng cơ khí nhỏ đến vừa

Với xưởng có 2 – 3 thiết bị dùng khí chính, sau khi cộng tải phụ và dự phòng, bài toán thường nằm giữa vùng 20HP và 30HP. Khi đó nên đối chiếu kỹ giữa 20HP và 30HP, ưu tiên model có lưu lượng dư hơn một chút để hệ thống chạy ổn định hơn về lâu dài.

Trường hợp 3: Xưởng sản xuất chạy liên tục nhiều giờ

Với xưởng có nhiều điểm dùng khí, chạy liên tục và tải cao, vùng lựa chọn thường từ 50HP trở lên. Ngoài đầu máy, cần kiểm tra đồng bộ cả bình chứa, máy sấy khí, bộ lọc và đường ống để khí nén đến thiết bị với lưu lượng và chất lượng ổn định.

Chọn theo lưu lượng thôi đã đủ chưa? Chưa, còn phải nhìn áp lực và chất lượng khí

Lưu lượng là nền tảng để chọn máy, nhưng chưa đủ; khi chốt cấu hình vẫn phải kiểm tra thêm áp lực làm việc và chất lượng khí nén đầu ra.

• Áp lực làm việc: phổ biến là 8 bar, ngoài ra có các mức 12 bar hoặc 16 bar cho một số ứng dụng riêng.
• Độ sạch của khí: nếu dùng cho thực phẩm, dược phẩm, điện tử hoặc ứng dụng yêu cầu cao, có thể cần dòng không dầu và cụm lọc phù hợp.
• Cấu hình hệ thống: máy nén chỉ là một phần, còn bình chứa, máy sấy, bộ lọc và đường ống đều ảnh hưởng đến hiệu quả sử dụng khí.

Nếu nhu cầu của xưởng thuộc nhóm yêu cầu khí sạch hoặc vận hành đồng bộ nhiều khâu, nên xem theo hướng hệ thống khí nén thay vì chỉ chọn riêng đầu máy.

5 sai lầm phổ biến khi chọn máy nén khí theo m3/phút

Những sai lầm phổ biến nhất khi chọn máy nén khí trục vít là tính sai tải thực tế, bỏ qua dự phòng và chỉ nhìn chi phí đầu tư ban đầu.

Chọn theo cảm giác “xưởng này chắc 20HP là đủ”

Đây là lỗi thường gặp nhất. Công suất chỉ là cách phân nhóm model, còn việc chọn đúng hay sai phải quy về lưu lượng tiêu thụ thực tế của hệ thống.

Không tách thiết bị chạy đồng thời và không đồng thời

Nếu cộng sai tải ngay từ đầu, toàn bộ bài toán sizing sẽ sai theo. Xưởng có nhiều thiết bị nhưng không phải thiết bị nào cũng chạy cùng lúc.

Không cộng dự phòng

Chọn máy đúng bằng mức lưu lượng tính toán là cách dễ dẫn đến tụt áp sau một thời gian vận hành, đặc biệt khi hệ thống mở rộng hoặc có tổn thất đường ống.

Không tính tổn thất của hệ thống

Đường ống dài, nhiều nhánh, bộ lọc bẩn hoặc bố trí hệ thống chưa tối ưu đều có thể làm giảm hiệu quả cấp khí đến điểm sử dụng cuối cùng.

Chỉ nhìn chi phí đầu tư ban đầu mà bỏ qua chi phí vận hành

Chọn sai máy có thể làm tăng tiền điện, tăng tần suất bảo trì và rút ngắn tuổi thọ thiết bị. Nếu tải khí biến thiên theo giờ, nên xem thêm dòng máy trục vít biến tần để tối ưu điện năng.

Khi nào nên chọn máy biến tần thay vì máy chạy tải cố định?

Nên cân nhắc máy nén khí trục vít biến tần khi nhu cầu khí nén của xưởng thay đổi nhiều theo ca hoặc không chạy full tải liên tục. Dòng biến tần có khả năng điều chỉnh tốc độ mô tơ theo nhu cầu khí thực tế, từ đó giảm hao phí điện năng trong các giai đoạn tải dao động.

Ngược lại, nếu tải ổn định và vận hành đều trong thời gian dài, bài toán chọn máy vẫn nên quay về các yếu tố cốt lõi là lưu lượng, áp lực, độ bền và cấu hình hệ thống. Bạn có thể xem thêm nhóm máy nén khí trục vít biến tần để so sánh trước khi chốt model.

Kết luận: muốn chọn đúng máy nén khí trục vít, hãy tính m3/phút trước rồi mới chốt công suất

Muốn chọn đúng máy nén khí trục vít, bạn phải xác định nhu cầu m3/phút trước, sau đó mới đối chiếu sang công suất HP hoặc kW phù hợp. Cách chọn đúng không bắt đầu từ câu hỏi “20HP hay 30HP”, mà bắt đầu từ câu hỏi “xưởng cần bao nhiêu khí nén ở giờ cao điểm”.

Quy trình chọn máy ngắn gọn nên đi theo 5 bước:

1. Liệt kê các thiết bị dùng khí.
2. Xác định thiết bị nào chạy cùng lúc.
3. Cộng tổng lưu lượng tiêu thụ thực tế.
4. Thêm 20 – 30% dự phòng.
5. Đối chiếu sang dải máy theo công suất và áp lực phù hợp.

Nếu bạn đã có tổng lưu lượng nhưng chưa chắc nên chọn 20HP, 30HP hay 50HP, hãy quay lại cụm chọn theo công suất trên trang danh mục để đối chiếu nhanh. Trường hợp cần chốt theo tải thực tế của xưởng, bạn có thể xem thêm bảng giá máy nén khí trục vít hoặc gửi nhu cầu để được tư vấn cấu hình phù hợp hơn.

Câu hỏi thường gặp về lưu lượng m3/phút khi chọn máy nén khí trục vít

Lưu lượng m3/phút bao nhiêu là đủ cho xưởng?

Lưu lượng đủ là tổng lưu lượng các thiết bị chạy đồng thời cộng thêm 20 – 30% dự phòng. Không có con số cố định, vì mỗi xưởng có số lượng thiết bị và tần suất vận hành khác nhau.

Có thể chọn máy theo HP thay vì m3/phút không?

Không nên chọn theo HP trước. HP chỉ là công suất mô tơ, còn việc đủ khí hay không phụ thuộc vào lưu lượng và áp lực. Cần tính m3/phút trước, sau đó mới đối chiếu sang HP.

Vì sao hệ thống vẫn thiếu khí dù chọn đúng công suất?

Do chọn sai lưu lượng hoặc không cộng dự phòng. Ngoài ra còn có thể do tổn thất đường ống, rò rỉ khí hoặc thiết bị chạy đồng thời nhiều hơn dự tính ban đầu.

Có cần cộng dự phòng khi tính lưu lượng không?

Có, nên cộng từ 20 – 30%. Đây là mức để bù tổn thất hệ thống, sai số vận hành và nhu cầu mở rộng trong tương lai.

Máy biến tần có giúp tối ưu lưu lượng không?

Có. Máy nén khí trục vít biến tần giúp điều chỉnh lưu lượng theo nhu cầu thực tế, giảm hao phí điện khi tải thay đổi.

Chọn dư lưu lượng có tốt không?

Không nên chọn dư quá nhiều. Máy lớn hơn nhu cầu sẽ làm tăng chi phí đầu tư và tiền điện, đặc biệt nếu hệ thống không sử dụng hết công suất.

Lưu lượng và áp lực cái nào quan trọng hơn?

Cả hai đều quan trọng. Lưu lượng quyết định đủ khí, còn áp lực quyết định thiết bị có hoạt động đúng hay không.

Có thể ước lượng lưu lượng khi chưa có thông số thiết bị không?

Có thể ước lượng sơ bộ theo nhóm thiết bị, nhưng nên xác nhận lại bằng catalogue hoặc tư vấn kỹ thuật trước khi chốt máy.
