Đặc điểm cấu tạo, nguyên lý làm việc máy nén khí piston1 cấp – 2 cấp

Để lựa chọn được máy nén khí piston phù hợp nhu cầu sử dụng, bạn cần phải hiểu rõ nguyên lý làm việc máy nén khí piston, các thức nạp khí nén và cho khí nén đầu ra, hiệu suất làm việc dựa trên yếu tố nào, nên dùng máy nén khí 1 cấp hay 2 cấp.

Đặc điểm cấu tạo máy nén khí piston

Máy nén khí piston được cấu tạo từ những bộ phận bao gồm:

  • Motor: máy nén khí piston thiết kế đầu rời, mô tơ cung cấp điện năng chuyển đổi động năng kéo đầu máy nén khí hoạt động thông qua dây curoa. Một số dòng máy nén khí mini thiết kế đầu liền thường chỉ thiết kế với các mức dung tích 9 lít – 50 lít.
dac-diem-may-nen-khi-mini
Đặc điểm cấu tạo các dòng máy nén khí mini

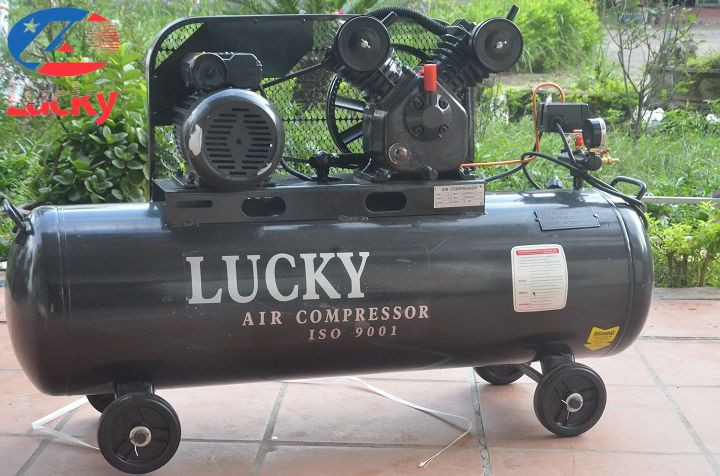

dac-diem-chung-các-dong-may-nen-khi-piston-day-dai
Đặc điểm chung các dòng máy nén khí piston: mô tơ – đầu máy nén khí tách rời, liên kết qua curoa
  • Đầu máy nén khí thực hiện quá thì hút khí từ môi trường và tạo áp suất nén vào bình chứa khí nén, bao gồm nhiều chi tiết nhỏ như xilanh, trục khuỷu,…Đầu máy nén khí thường có 1 piston – 2 piston – 3 piston hoặc thiết kế piston kép với nguyên lý 1 piston chính và 1 piston phụ.
nguyen-ly-lam-viec-may-nen-khi-piston-2
Đầu máy nén khí phổ thông – đầu 2 piston

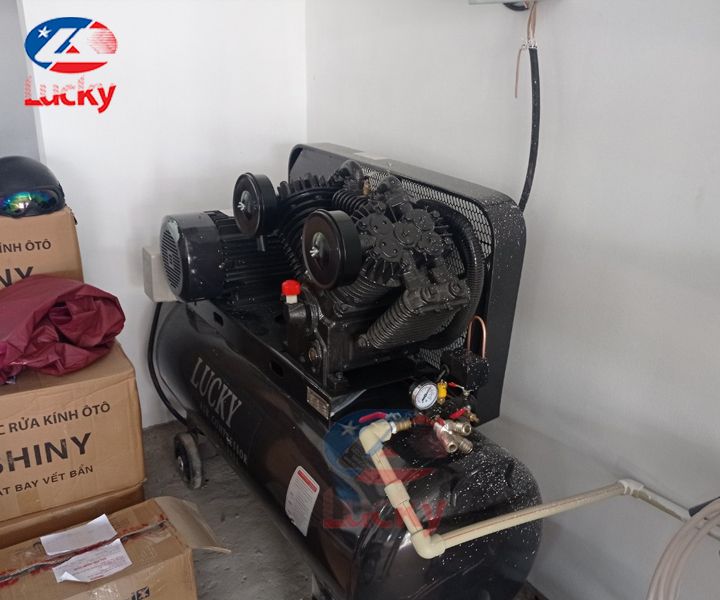

dau-may-nen-khi-kep
Đầu máy nén khí kép cho áp suất khí nén 12kg/cm2
may-nen-khi-2-dau-nen-2-mo-to
Máy nén khí sử dụng 2 cụm mô tơ – đầu nén đặc thù điện 220V cho áp 12kg/cm2
dau-may-nen-khi-3-piston-2-cap
Đầu máy nén khí 3 piston 2 cấp
  • Bình chứa: thường có mức dung tích từ 9 lít – 500 lít, được tính toàn đồng bộ với công suất mô tơ và hiệu suất đầu máy nén khí.
  • Van an toàn: có khả năng tự ngắt không xảy ra các sự cố về điện hoặc khi áp suất máy tăng vọt hoặc giảm sâu, đảm bảo an toàn cho thiết bị.
  • Van xả nước: loại bỏ lượng hơi nước thừa lẫn trong khí nén, tránh han gỉ cho các chi tiết trong máy.
  • Đồng hồ đo áp: giúp bạn theo dõi và điều chỉnh áp suất của máy nén khí trong quá trình hoạt động.

Bên cạnh đó, máy còn một số chi tiết phụ khác như puly, bánh xe tay kéo,…

Xem thêm:

Nguyên lý làm việc máy nén khí piston

Đặc điểm cấu tạo đầu máy nén khí có nhiều điểm khác biệt, tuy nhiên đều có đặc điểm chung tạo khí nén 8kg/cm2 ( máy nén 1 cấp)  hoặc 12kg/cm2 ( máy nén 2 cấp).

Nguyên lý làm việc máy nén khí piston 1 cấp

Máy nén khí 1 cấp hay thường được gọi là máy bơm hơi cho áp suất khí nén đầu ra 8kg/cm2 và được sử dụng rất phổ biến trên thị trường: sử dụng sửa chữa trong gia đinh, phun sơn, bắn đinh ghim thủ công mỹ nghệ, tiệm sửa đạp, cửa hàng sửa xe máy, sửa xe ô tô.

Máy nén khí 1 cấp thường sử dụng đầu máy nén khí 1 piston – 2 piston – 3 piston tùy công suất mô tơ và dung tích bình chứa.

dau-may-nen-khi-1-piston-1-cap
Máy nén khí 1 piston 1 cấp
may-nen-khi-2-piston-1-cap
Máy nén khí 2 piston 1 cấp
nguyen-ly-lam-viec-may-nen-khi-piston-1-cap
Máy nén khí 3 piston 1 cấp



Nguyên lý làm việc máy nén khí piston 1 cấp là toàn bộ khí nén từ các piston nén trục tiếp vào bình chứa. Ví dụ máy nén khí 3 piston: cả 3 piston xi lanh đồng thời thực hiện quá trình hút khí và nạp đông thời, trực tiếp vào bình chứa khí nén, tốc độ nạp khí nhanh hơn so với dòng máy nén khí 2 cấp – Máy nén khí 2 cấp được làm rõ phần tiếp theo.

Máy nén khí với hệ thống van 1 chiều đảm bảo khí nén đi theo 1 đường nạp khí vào bình chứa, không có trường hợp khí nén quay ngược lại piston.

Nguyên lý làm việc máy nén khí piston 2 cấp

Máy nén khí piston 2 cấp cho áp suất khí nén đầu ra 12kg/cm2, được sử dụng cho các hoạt động sửa chữa cần áp lực lớn như sửa chữa xe tải, xe khách, xe du lịch, cho tiệm rửa xe ô tô có cầu nâng 1 trụ ( tiệm sử dụng cầu nâng 1 trụ bắt buộc phải sử dụng máy nén khí 2 cấp để đảm bảo áp suất và tốc độ nâng cầu).

Thiết kế máy nén khí tương đối đa dạng, thường đầu máy nén phải có 2 piston hoặc 3 piston. 1 số thương hiệu sử dụng piston kép để nén khí 2 cấp.

Nguyên lý làm việc máy nén khí piston 2 cấp: máy nén khí 2 cấp thực hiện 1 quy trình nén, luôn có 1 quả piston nhận khí nén từ các quả piston trước để nén lần 2 sau đó mới đưa vào bình chứa khí nén.

  • Ví dụ máy nén khí 2 cấp sử dụng đầu nén 2 piston: piston 1 thực hiện nén khí qua piston 2, sau đó piston 2 nén khí vào bình chứa khí nén.
dau-may-nen-khi-2-piston-2-cap
Đầu máy nén khí 2 piston 2 cấp
  • Ví dụ máy nén khí 2 cấp sử dụng đầu nén 3 piston: piston 1, piston 2 thực hiện nén khí đồng thời qua piston 3, sau đó piston 3 thực hiện nén khí vào bình chứa khí nén.
dau-mey-nen-khi-3-piston-2-cap
Máy nén khí 3 piston 2 cấp

Lưu ý khi sử dụng máy nén khí piston

Khi sử dụng các loại máy nén khí piston, bạn cần có một số lưu ý cơ bản sau:

  • Thường xuyên kiểm tra an toàn của hệ thống điện.
  • Đảm bảo hệ thống ống, van máy luôn an toàn.
  • Đặt máy tại những nơi khô thoáng, tránh bụi bẩn, ẩm mốc dẫn đến tình trạng oxy hóa chi tiết máy nén khí piston.
  • Khi phát hiện máy nén khí có âm thanh bất thường trong quá trình vận hành, phải dùng hoạt động của máy ngay lập tức.
  • Thêm dầu khi mức độ dầu đã xuống dưới mức cho phép để máy vận hành bình thường.

loi-ich-khi-mua-hang-tai-dien-may-lucky

cam-ket-chinh-sach-ban-hang-tai-dien-may-lucky

Việc nắm rõ nguyên lý làm việc máy nén khí piston sẽ giúp ích cho bạn trong quá trình sử dụng máy. Hy vọng bài viết sẽ cung cấp cho bạn những thông tin hữu ích, hỗ trợ cho quá trình sử dụng máy nén khí tốt hơn.
